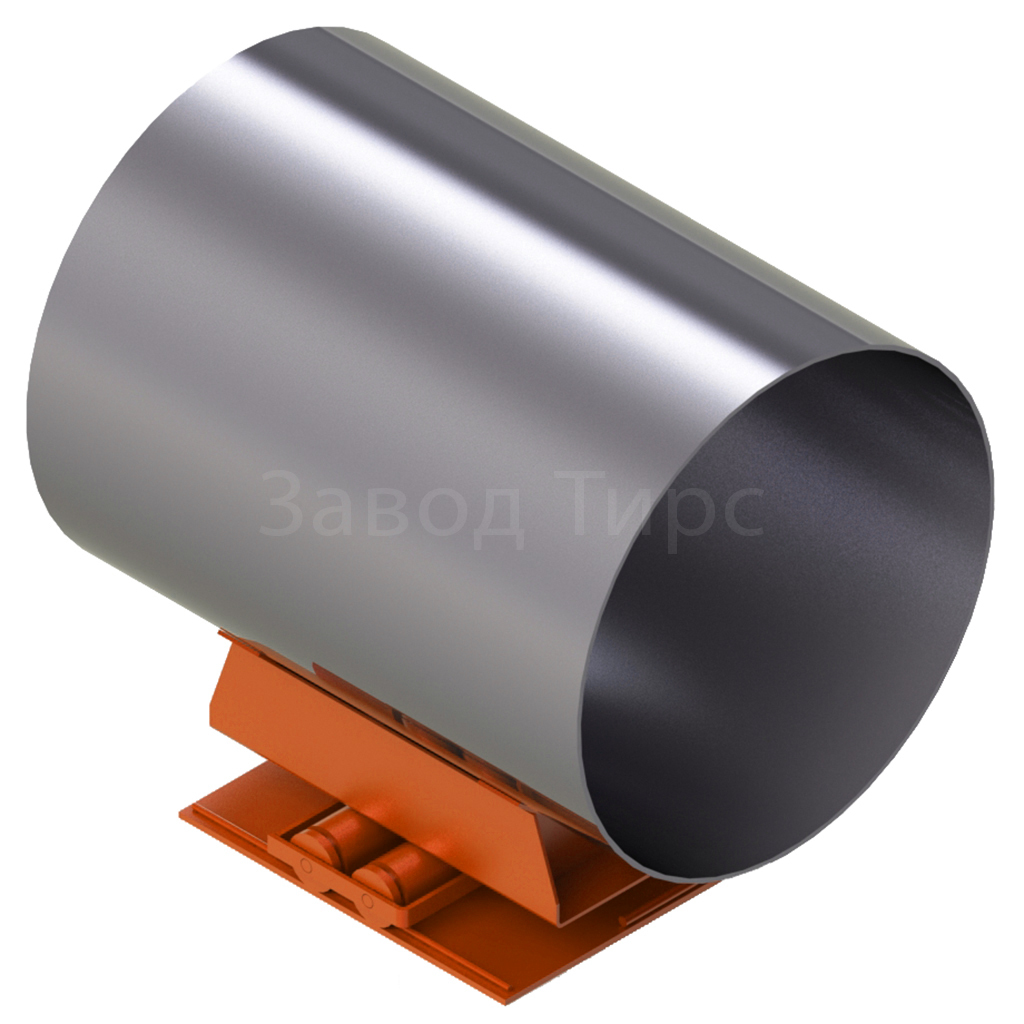

Опора двухкатковая Т20.00.00.000

Двухкатковая опоры Т.20 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 5. Они применяются для технологических трубопроводов Ду=720-1420 мм. Двухкатковые опоры трубопроводов Т.20 представляют собой сварной корпус с ребрами жесткости из листовой стали установленный на два катка. Опоры Т.20используются только как подвижные (скользящие).

Описание

Ниже приведены основные технические характеристики двухкатковые опор Т.20 для трубопроводов:

Наименование	Д тр., мм	Длина, мм	Высота, мм	Вес, кг
Т.20.01	720	340	200	117,49
Т.20.02	720	680	200	151,15
Т.20.03	820	340	200	116,63
Т.20.04	820	680	200	149,99
Т.20.05	920	340	200	124,59
Т.20.06	920	680	200	162,62
Т.20.07	1020	340	200	167,79
Т.20.08	1020	680	200	217,28
Т.20.09	1220	340	200	169,63
Т.20.10	1220	680	200	218,22
Т.20.11	1420	340	200	180,07
Т.20.12	1420	680	200	234,9
