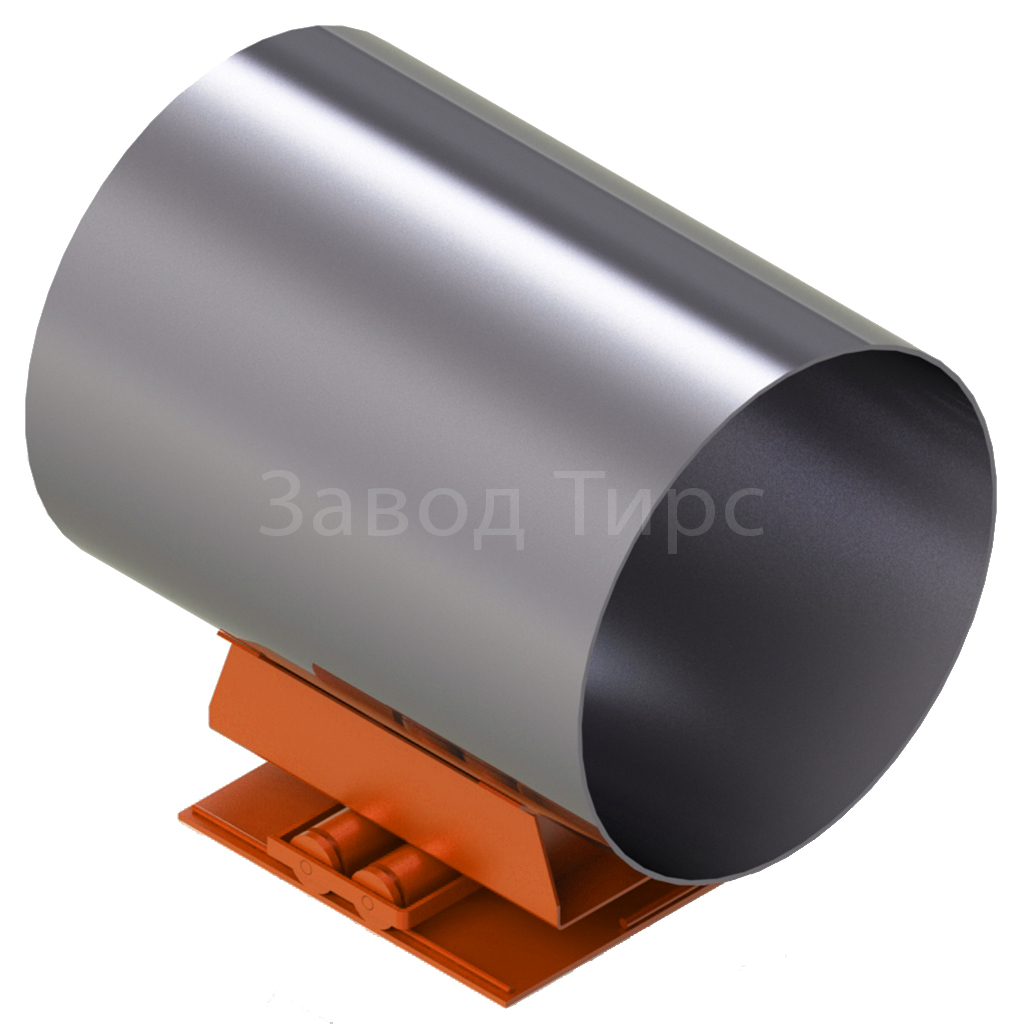

Опора катковая ТС-630.00.000

Опоры катковые ТС-630 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=720-1420 мм. Опоры для трубопроводов ТС-630 представляют собой сварной прямоугольный корпус с ребрами жесткости, подушками под трубу установленный на катковую каретку. Опоры ТС-630 используются только как подвижные.

Ниже приведены основные технические характеристики скользящих опор ТС-630 для теплосетевых трубопроводов:

Описание

Наименование	Д тр., мм	Высота, мм	Длина, мм	Вес, кг
ТС-630.000	720	200	340	117,5
ТС-630.000-001	720	200	680	151,2
ТС-630.000-002	820	200	340	116,6
ТС-630.000-003	820	200	680	149,9
ТС-630.000-004	920	200	340	124,7
ТС-630.000-005	920	200	680	162,6
ТС-630.000-006	1020	200	340	167,8
ТС-630.000-007	1020	200	680	217,3
ТС-630.000-008	1220	200	340	169,6
ТС-630.000-009	1220	200	680	218,2
ТС-630.000-010	1420	200	340	180,1
ТС-630.000-011	1420	200	680	234,9
