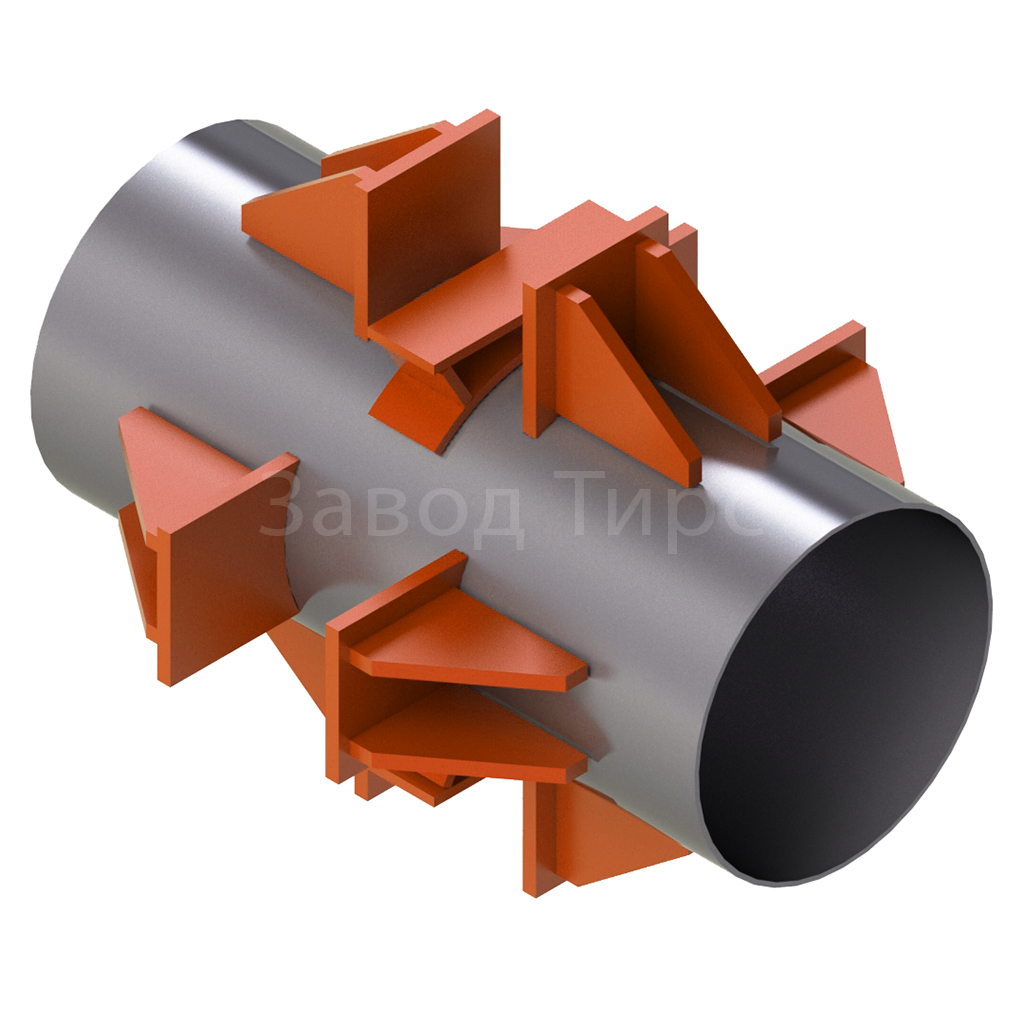

Опора неподвижная боковая Dн 219-1420 мм ТС-668.00.00

Опора неподвижная боковая ТС-668 изготавливается в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=219-1420 мм. Опоры неподвижные боковые для трубопроводов ТС-668 состоят из 4-х упоров и 2-х боковых подушек. В качестве боковых упоров используются опоры ТС-660. Опоры ТС-668 используются только как неподвижные.

Ниже приведены основные технические характеристики неподвижных опор ТС-668 для теплосетевых трубопроводов:

Описание

Наименование	Д тр., мм	Высота боковой подушки, мм	Ширина боковой подушки, мм	Вес, кг
ТС-668.00.00	219	164	80	24,8
ТС-668.00.00-001	273	200	100	24,5
ТС-668.00.00-002	325	240	100	28,8
ТС-668.00.00-003	377	277	120	33,4
ТС-668.00.00-004	426	310	120	59,1
ТС-668.00.00-005	530	388	160	74,1
ТС-668.00.00-006	630	327	200	79,6
ТС-668.00.00-007	720	372	200	97
ТС-668.00.00-008	820	422	200	102,9
ТС-668.00.00-009	920	476	250	122,7
ТС-668.00.00-010	1020	526	250	139,6
ТС-668.00.00-011	1220	626	300	185,8
ТС-668.00.00-012	1420	726	300	206,6
ТС-668.00.00-013	377	410	120	44
ТС-668.00.00-014	426	460	120	70,7
ТС-668.00.00-015	530	560	160	93,4
ТС-668.00.00-016	630	410	200	99,4
ТС-668.00.00-017	720	460	200	119,3
ТС-668.00.00-018	820	520	200	140,1
ТС-668.00.00-019	920	580	250	170,1
ТС-668.00.00-020	1020	640	250	191,4
ТС-668.00.00-021	1220	750	300	259,3
ТС-668.00.00-022	1420	870	300	239,3
