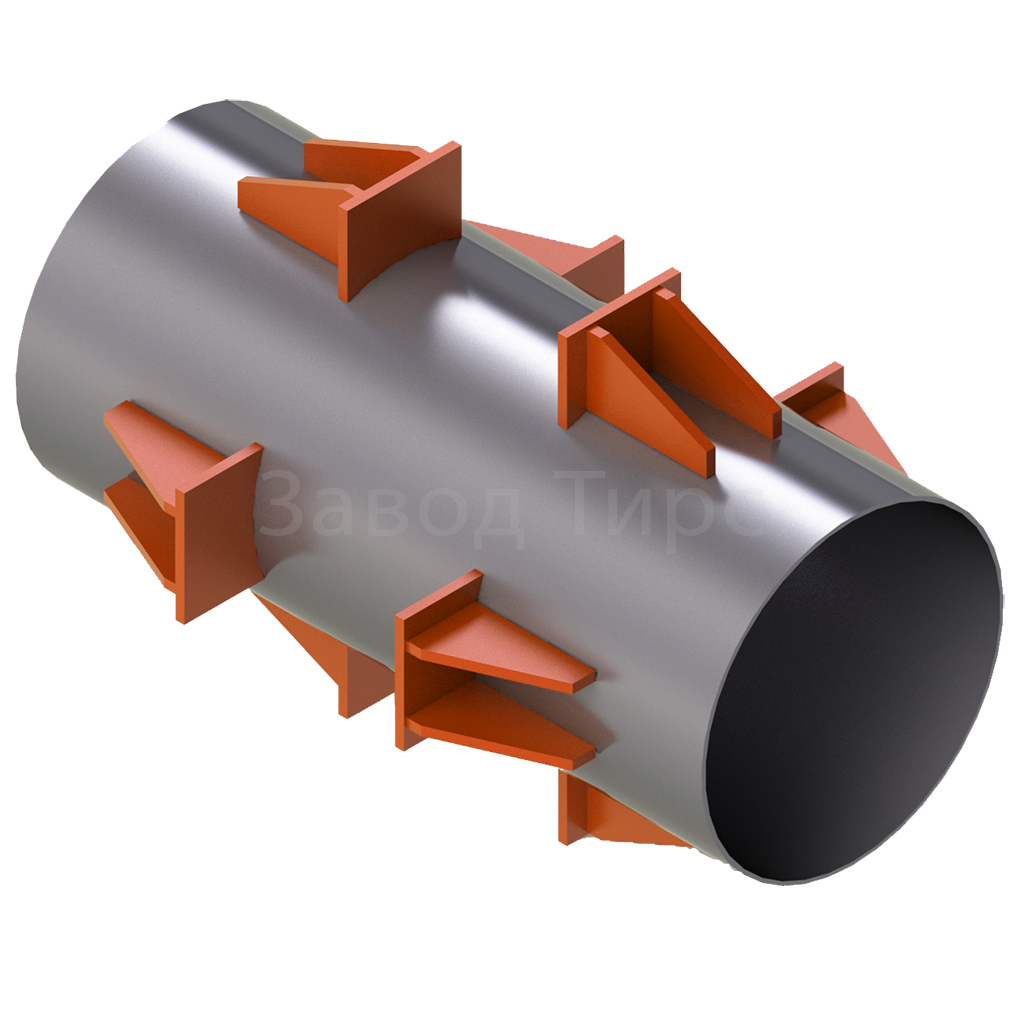

Опоры неподвижные четырехупорные ТС-661 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=133-1420 мм. Опоры неподвижные четырехупорные для трубопроводов ТС-661 состоят из 4-х упоров. Опоры ТС-661 используются только как неподвижные.
Ниже приведены основные технические характеристики неподвижных опор ТС-661 для теплосетевых трубопроводов:
|
Наименование |
Д тр., мм |
Высота упора, мм |
Ширина упора, мм |
Вес, кг |
|
ТС-661.00.00 |
133 |
110 |
80 |
8,8 |
|
ТС-661.00.00-001 |
159 |
112 |
90 |
13,2 |
|
ТС-661.00.00-002 |
219 |
132 |
120 |
23,3 |
|
ТС-661.00.00-003 |
273 |
132 |
120 |
22,5 |
|
ТС-661.00.00-004 |
325 |
162 |
120 |
25,2 |
|
ТС-661.00.00-005 |
377 |
162 |
140 |
28,3 |
|
ТС-661.00.00-006 |
426 |
196 |
160 |
53,4 |
|
ТС-661.00.00-007 |
530 |
226 |
200 |
64,6 |
|
ТС-661.00.00-008 |
630 |
226 |
240 |
67,7 |
|
ТС-661.00.00-009 |
720 |
266 |
280 |
82,4 |
|
ТС-661.00.00-010 |
820 |
266 |
300 |
86,4 |
|
ТС-661.00.00-011 |
920 |
266 |
320 |
92 |
|
ТС-661.00.00-012 |
1020 |
286 |
360 |
105 |
|
ТС-661.00.00-013 |
1220 |
336 |
400 |
136 |
|
ТС-661.00.00-014 |
1420 |
336 |
500 |
151 |
