Опора неподвижная Dн 32-219 мм Т3.00.00.000.

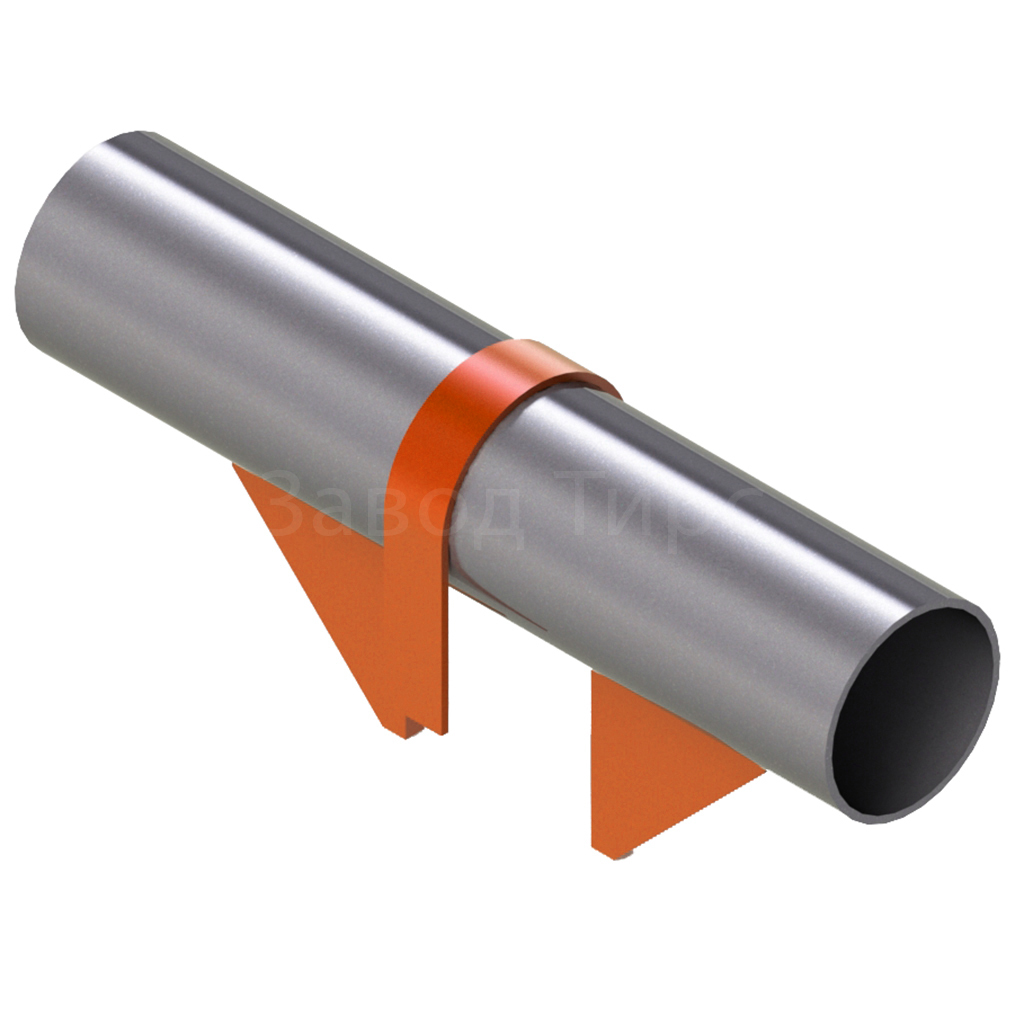

Неподвижные опоры Т.3 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 4. Они применяются для технологических трубопроводов Ду=32-219 мм. Неподвижные опоры трубопроводов Т.3 представляют собой сварной корпус с упорами и хомут из листовой стали. Опоры Т.3 используются только как неподвижные.

Описание

Ниже приведены основные технические характеристики неподвижных опор Т.3 для трубопроводов:

Наименование	Д тр., мм	Длина упоров, мм	Вес, кг
Т.3.01	32	75	0,33
Т.3.02	38	75	0,34
Т.3.03	45	75	0,35
Т.3.04	57	75	0,37
Т.3.05	76	75	0,47
Т.3.06	89	75	0,49
Т.3.07	108	100	1,19
Т.3.08	133	100	1,24
Т.3.09	159	100	1,3
Т.3.10	194	100	1,39
Т.3.11	219	100	1,45
