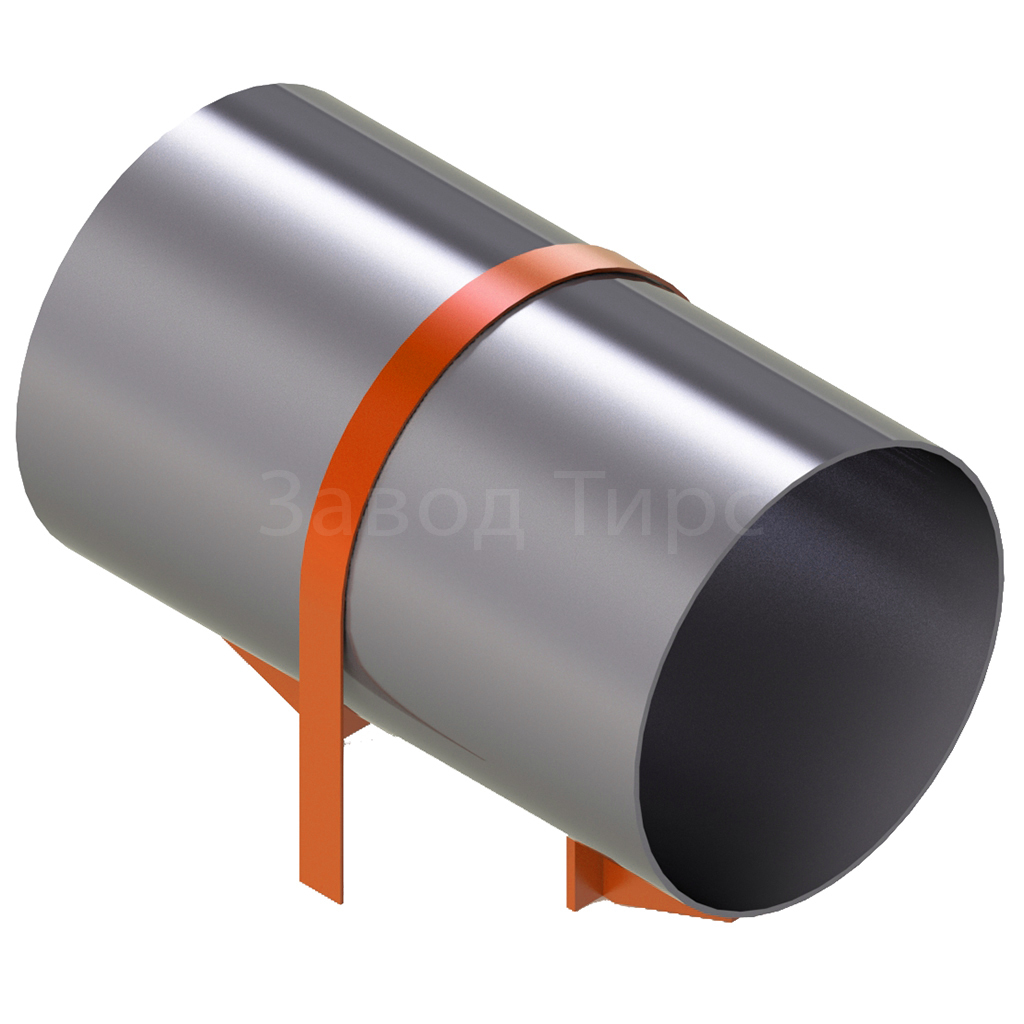

Опора неподвижная хомутовая бескорпусная Dн 108-1020 мм Т11.00.00.000

Неподвижные хомутовые бескорпусные опоры Т.11 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 4. Они применяются для технологических трубопроводов Ду=108-1020 мм. Неподвижные хомутовые бескорпусные опоры трубопроводов Т.11 представляют собой 2 упора с хомутом из листовой стали. Опоры Т.11 используются только как неподвижные.

Описание

Ниже приведены основные технические характеристики неподвижных хомутовых бескорпусных опор Т.11 для трубопроводов:

№ п/п	Наименование	Д тр., мм	Длина упора, мм	Вес, кг
1	Т.11.01	108	115	3,09
2	Т.11.02	133	115	3,4
3	Т.11.03	159	117	4,6
4	Т.11.04	194	117	5,52
5	Т.11.05	219	137	8,7
6	Т.11.06	273	137	9,91
7	Т.11.07	325	167	11,72
8	Т.11.08	377	167	14,36
9	Т.11.09	426	200	22,04
10	Т.11.10	480	200	23,47
11	Т.11.11	530	226	27,31
12	Т.11.12	630	230	36,7
13	Т.11.13	720	270	44,58
14	Т.11.14	820	270	47,48
15	Т.11.15	920	270	54,32
16	Т.11.16	1020	290	61,78
17	Т.11.17	108	115	3,48
18	Т.11.18	133	115	3,78
19	Т.11.19	159	117	4,96
20	Т.11.20	194	117	5,88
21	Т.11.21	219	137	8,94
22	Т.11.22	273	137	9,14
23	Т.11.23	325	167	13,14
24	Т.11.24	377	167	15,9
25	Т.11.25	426	200	23,7
26	Т.11.26	480	200	25,24
27	Т.11.27	530	226	29,26
28	Т.11.28	630	230	40,08
29	Т.11.29	720	270	48,2
30	Т.11.30	820	270	51,44
31	Т.11.31	920	270	58,62
32	Т.11.32	1020	290	66,38
