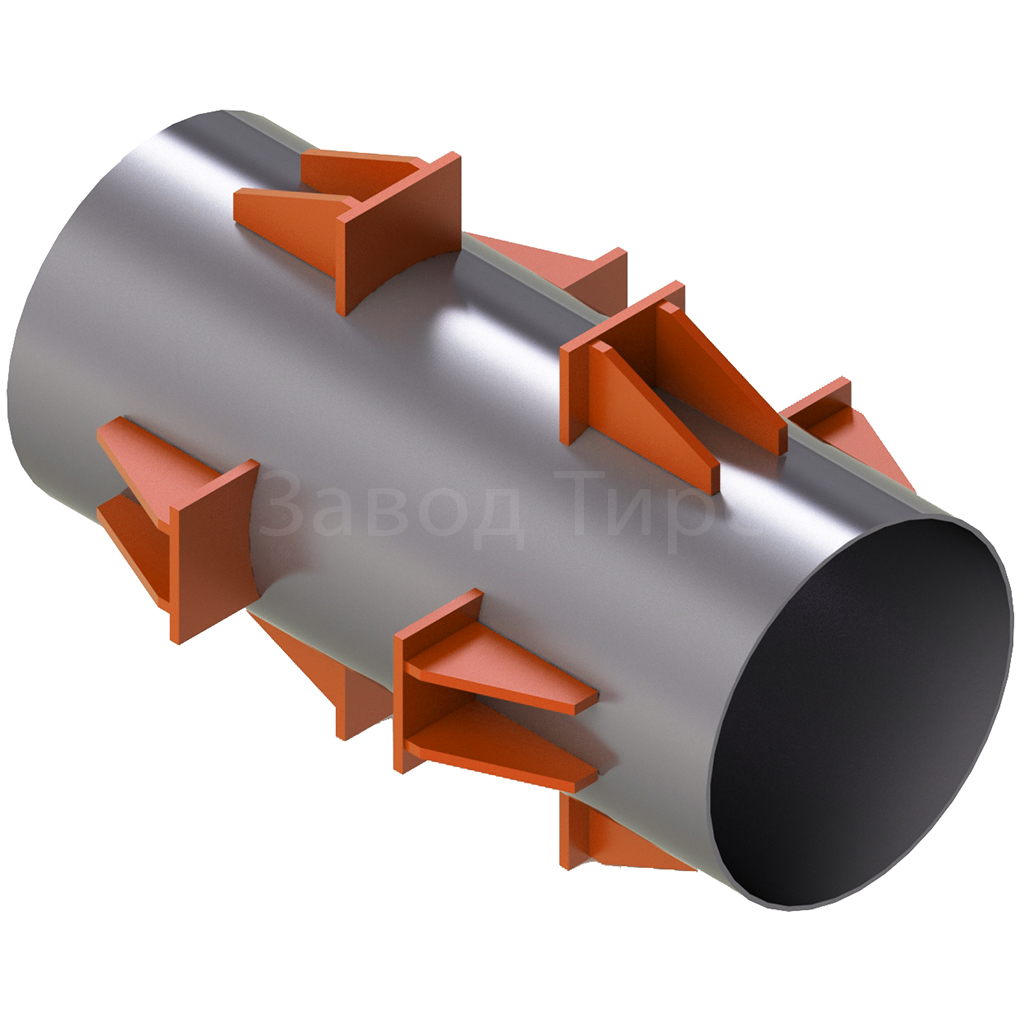

Опора неподвижная лобовая четырехупорная Dн 133-1420 мм Т5.00.00.000

Неподвижные опоры Т.5 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 4. Они применяются для технологических трубопроводов Ду=133-1420 мм. Неподвижные опоры трубопроводов Т.5 представляют собой четыре сварных упора из листовой стали. Опоры Т.5 используются только как неподвижные.

Ниже приведены основные технические характеристики неподвижных опор Т.5 для трубопроводов:

Описание

Наименование	Д тр., мм	Ширина упоров, мм	Длина упоров, мм	Вес, кг
Т.5.02	133	180	110	8,8
Т.5.03	159	190	112	13,2
Т.5.04	194	200	112	13,7
Т.5.05	219	220	132	23,3
Т.5.06	273	220	132	22,5
Т.5.07	325	220	162	25,2
Т.5.08	377	240	162	28,3
Т.5.09	426	260	196	53,4
Т.5.10	480	280	196	53,8
Т.5.11	530	300	226	61,6
Т.5.12	630	340	226	67,7
Т.5.13	720	380	266	76,8
Т.5.14	820	400	266	80
Т.5.15	920	420	266	84,8
Т.5.16	1020	460	286	97,6
Т.5.17	1220	500	336	11,76
Т.5.18	1420	600	336	132
