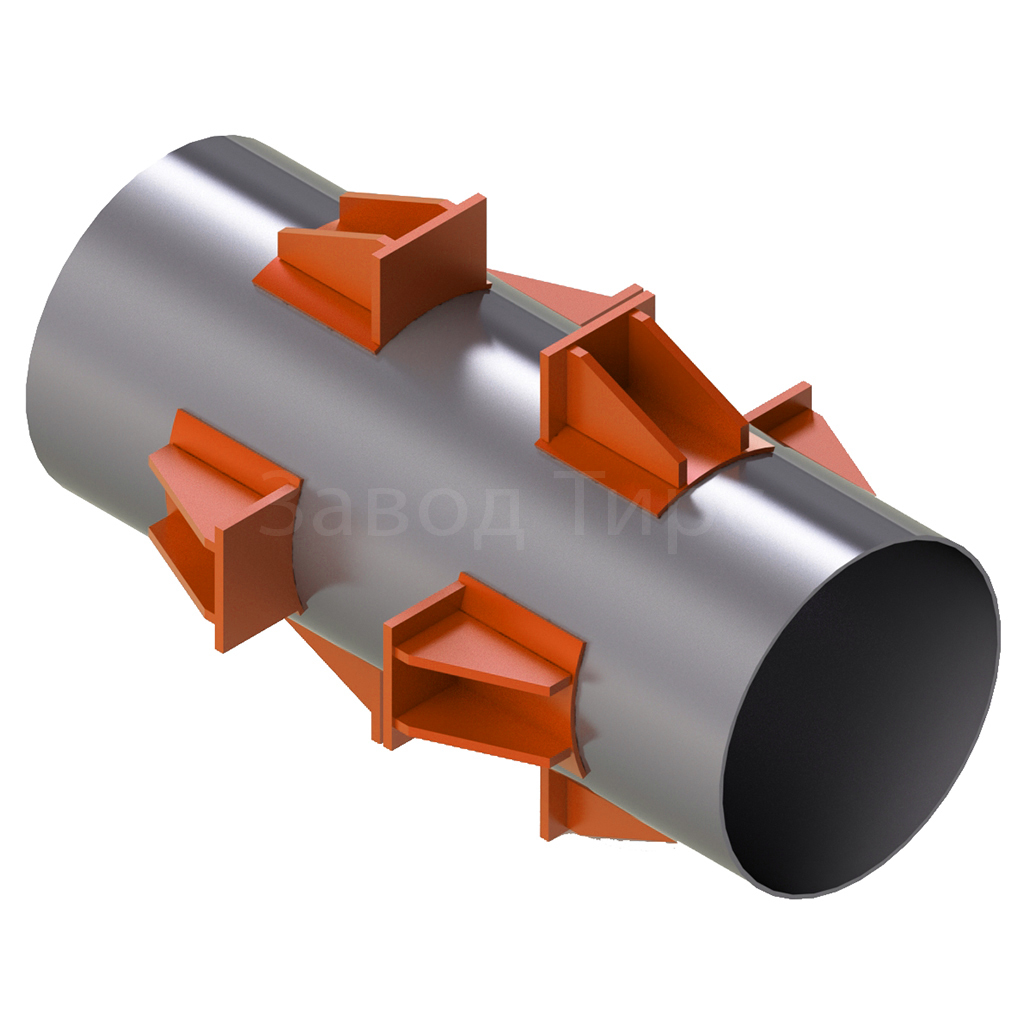

Опора неподвижная лобовая четырехупорная усиленная Dн 426-1420 мм Т7.00.00.000

Неподвижные опоры Т.7 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 4. Они применяются для технологических трубопроводов Ду=426-1420 мм. Неподвижные опоры трубопроводовТ.7 представляют четыре сварных упора из листовой стали. Опоры Т.7 используются только как неподвижные.

Описание

Ниже приведены основные технические характеристики неподвижных опор Т.7 для трубопроводов:

Наименование	Д тр., мм	Ширина упоров, мм	Длина упоров, мм	Вес, кг
Т.7.09	426	260	200	70,4
Т.7.10	480	280	200	74,1
Т.7.11	530	300	230	87,4
Т.7.12	630	340	230	104
Т.7.13	720	380	270	129,5
Т.7.14	820	400	270	134,7
Т.7.15	920	420	270	155,7
Т.7.16	1020	460	290	179,1
Т.7.17	1220	500	340	226,6
Т.7.18	1420	600	340	271,7
