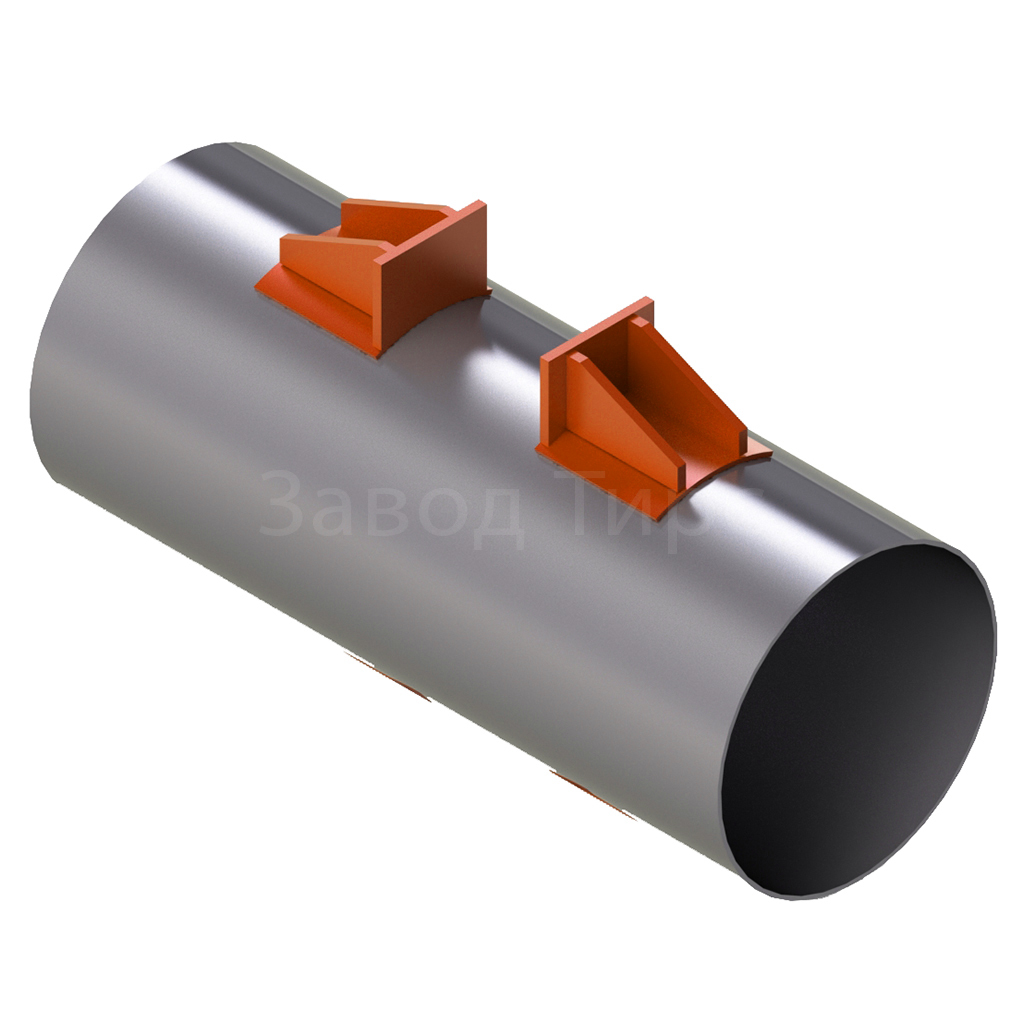

Опора неподвижная лобовая двухупорная усиленная Dн 108-1420 мм Т6.00.00.000

Неподвижные опоры Т.6 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 4. Они применяются для технологических трубопроводов Ду=108-1420 мм. Неподвижные опоры трубопроводов Т.6 представляют два сварных упора из листовой стали. Опоры Т.6 используются только как неподвижные.

Ниже приведены основные технические характеристики неподвижных опор Т.6 для трубопроводов:

Описание

Наименование	Д тр., мм	Ширина упоров, мм	Длина упоров, мм	Вес, кг
Т.6.01	108	170	115	5,2
Т.6.02	133	180	115	5,6
Т.6.03	159	190	117	7,8
Т.6.04	194	200	117	9,2
Т.6.05	219	228	137	13,4
Т.6.06	273	228	137	14,1
Т.6.07	325	228	167	16,5
Т.6.08	377	240	167	20,8
Т.6.09	426	260	200	35,2
Т.6.10	480	280	200	37
Т.6.11	530	300	230	43,7
Т.6.12	630	340	230	52
Т.6.13	720	380	270	64,8
Т.6.14	820	400	270	67,3
Т.6.15	920	420	270	77,8
Т.6.16	1020	460	290	89,6
Т.6.17	1220	500	340	113,3
Т.6.18	1420	600	340	135,8
Т.6.19	194	200	117	11,8
Т.6.20	219	228	137	17,6
Т.6.21	273	228	137	17,3
Т.6.22	325	228	167	20,8
Т.6.23	377	240	167	27,5
Т.6.24	426	260	200	44,2
Т.6.25	480	280	200	47,1
Т.6.26	530	300	230	56,7
Т.6.27	630	340	230	71,1
Т.6.28	720	380	270	90,6
Т.6.29	820	400	270	94,6
Т.6.30	920	420	270	112,2
Т.6.31	1020	460	290	132,2
Т.6.32	1220	500	340	169,3
Т.6.33	1420	600	340	205,8
