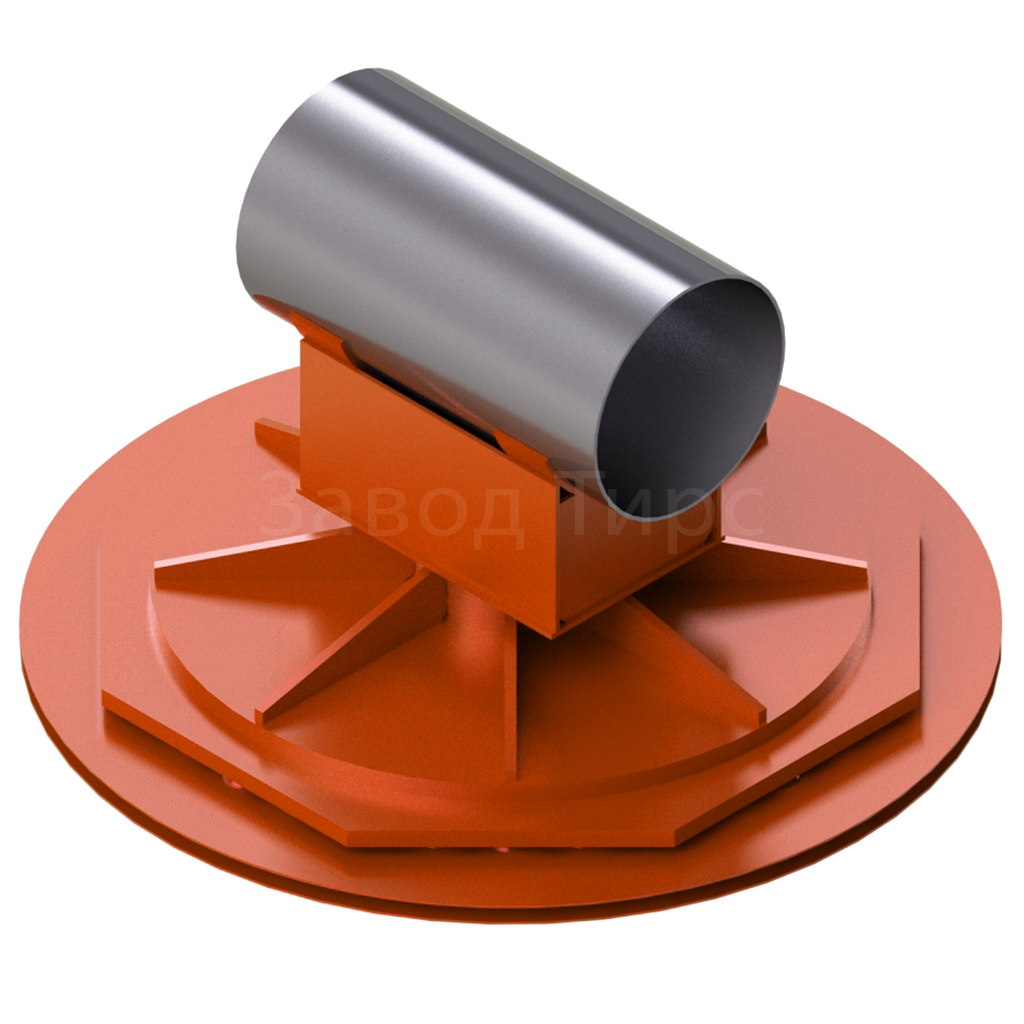

Опора шариковая Т21.00.00.000

Шариковые опоры Т.21 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 5. Они применяются для технологических трубопроводов Ду=194-1420 мм. Шариковые опоры трубопроводов Т.21 представляют собой сварной корпус с ребрами жесткости из листовой стали установленный на каретку. Опоры Т.21используются только как подвижные (скользящие).

Описание

Ниже приведены основные технические характеристики шариковых опор Т.21 для трубопроводов:

Наименование	Д тр., мм	Длина, мм	Высота, мм	Вес, кг
Т.21.01	194	170	350	112,06
Т.21.02	194	170	350	162,66
Т.21.03	219	170	360	111,86
Т.21.04	219	170	360	162,46
Т.21.05	273	170	390	111,4
Т.21.06	273	170	390	162
Т.21.07	325	170	415	115,6
Т.21.08	325	170	415	166,2
Т.21.09	377	170	440	115,18
Т.21.10	377	170	440	165,78
Т.21.11	426	170	465	114,55
Т.21.12	426	170	465	165,15
Т.21.13	480	170	540	154,67
Т.21.14	480	170	540	241,94
Т.21.15	530	170	565	154,07
Т.21.16	530	170	565	241,34
Т.21.17	630	170	615	153,48
Т.21.18	630	170	615	240,75
Т.21.19	720	340	610	138,58
Т.21.20	720	340	610	189,18
Т.21.21	720	340	660	274,28
Т.21.22	720	340	660	330,68
Т.21.23	820	340	710	169,43
Т.21.24	820	340	710	256,7
Т.21.25	820	340	710	273,4
Т.21.26	820	340	710	329,8
Т.21.27	920	340	760	176,72
Т.21.28	920	340	760	263,99
Т.21.29	920	340	760	451,78
Т.21.30	920	340	760	534,48
Т.21.31	1020	340	810	299,18
Т.21.32	1020	340	810	355,58
Т.21.33	1020	340	810	470,27
Т.21.34	1020	340	810	552,87
Т.21.35	1220	340	910	301,02
Т.21.36	1220	340	910	357,42
Т.21.37	1220	340	910	472,12
Т.21.38	1220	340	910	554,71
Т.21.39	1420	340	1010	311,09
Т.21.40	1420	340	1010	367,49
Т.21.41	1420	340	1010	482,18
Т.21.42	1420	340	1010	564,78
