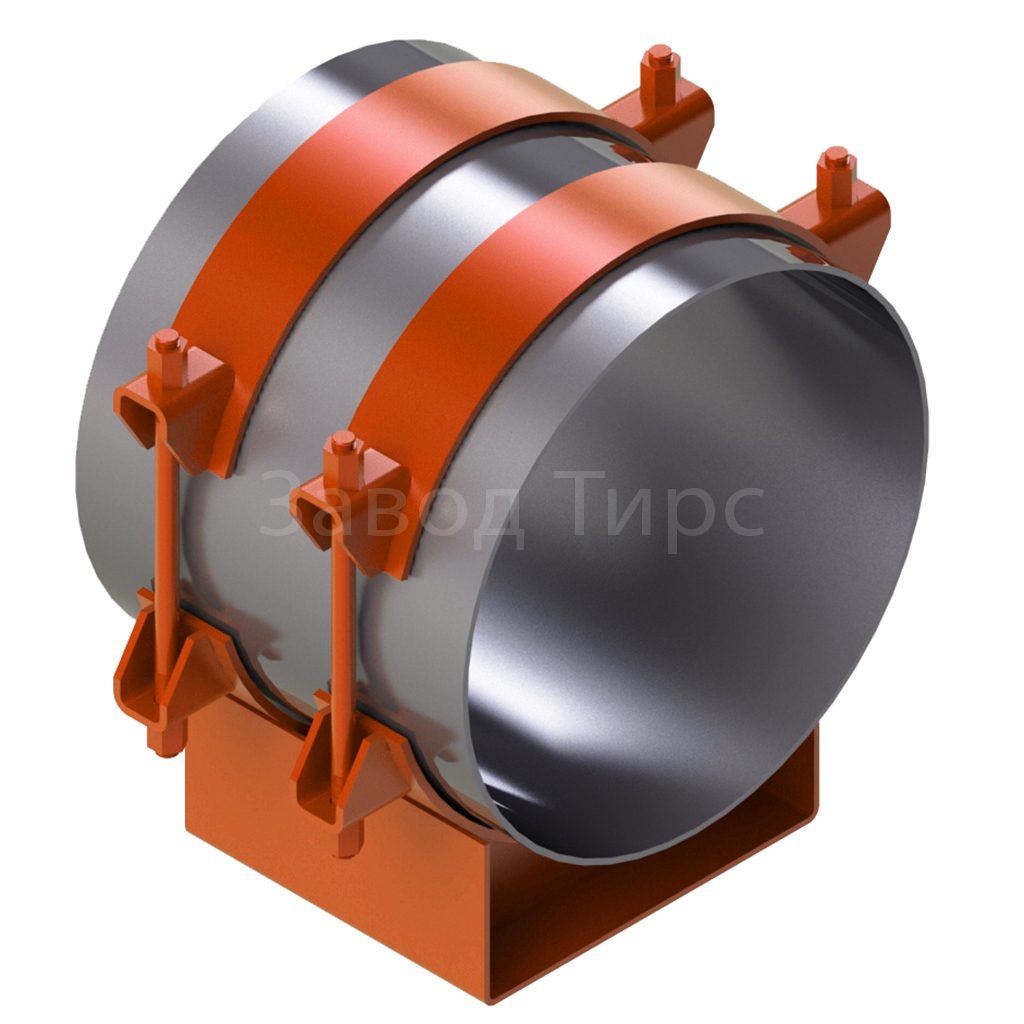

Опора скользящая бугельная ТС-627.00.000

Опоры скользящие бугельные ТС-627 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=377-1420 мм. Опоры для трубопроводов ТС-627 представляют собой сварной прямоугольный корпус с ребрами жесткости, подушками под трубу и хомутами из листовой стали. Опоры ТС-627 используются только как подвижные.

Описание

Ниже приведены основные технические характеристики скользящих опор ТС-627 для теплосетевых трубопроводов:

№ п/п	Наименование	Д тр., мм	Высота, мм	Длина, мм	Вес, кг
1	ТС-627.000	377	100	170	15
2	ТС-627.000-001	377	150	170	16
3	ТС-627.000-002	377	200	170	17
4	ТС-627.000-003	426	100	170	15
5	ТС-627.000-004	426	150	170	18
6	ТС-627.000-005	426	200	170	19
7	ТС-627.000-006	480	100	170	26
8	ТС-627.000-007	480	150	170	29
9	ТС-627.000-008	480	200	170	32
10	ТС-627.000-009	530	100	170	27
11	ТС-627.000-010	530	150	170	30
12	ТС-627.000-011	530	200	170	32
13	ТС-627.000-012	630	100	170	34
14	ТС-627.000-013	630	150	170	36
15	ТС-627.000-014	630	200	170	39
16	ТС-627.000-015	377	100	340	22
17	ТС-627.000-016	377	150	340	25
18	ТС-627.000-017	377	200	340	27
19	ТС-627.000-018	426	100	340	26
20	ТС-627.000-019	426	150	340	29
21	ТС-627.000-020	426	200	340	31
22	ТС-627.000-021	480	100	340	42
23	ТС-627.000-022	480	150	340	46
24	ТС-627.000-023	480	200	340	51
25	ТС-627.000-024	530	100	340	48
26	ТС-627.000-025	530	150	340	52
27	ТС-627.000-026	530	200	340	56
28	ТС-627.000-027	630	100	340	59
29	ТС-627.000-028	630	150	340	63
30	ТС-627.000-029	630	200	340	66
31	ТС-627.000-030	720	100	340	73
32	ТС-627.000-031	720	150	340	79
33	ТС-627.000-032	720	200	340	84
34	ТС-627.000-033	820	100	340	80
35	ТС-627.000-034	820	150	340	86
36	ТС-627.000-035	820	200	340	91
37	ТС-627.000-036	920	100	340	113
38	ТС-627.000-037	920	150	340	119
39	ТС-627.000-038	920	200	340	126
40	ТС-627.000-039	1020	100	340	142
41	ТС-627.000-040	1020	150	340	151
42	ТС-627.000-041	1020	200	340	160
43	ТС-627.000-042	1220	100	340	161
44	ТС-627.000-043	1220	150	340	163
45	ТС-627.000-044	1220	200	340	178
46	ТС-627.000-045	1420	100	340	180
47	ТС-627.000-046	1420	150	340	190
48	ТС-627.000-047	1420	200	340	201
49	ТС-627.000-048	377	100	680	29
50	ТС-627.000-049	377	150	680	33
51	ТС-627.000-050	377	200	680	36
52	ТС-627.000-051	426	100	680	34
53	ТС-627.000-052	426	150	680	37
54	ТС-627.000-053	426	200	680	41
55	ТС-627.000-054	480	100	680	55
56	ТС-627.000-055	480	150	680	62
57	ТС-627.000-056	480	200	680	68
58	ТС-627.000-057	530	100	680	60
59	ТС-627.000-058	530	150	680	67
60	ТС-627.000-059	530	200	680	73
61	ТС-627.000-060	630	100	680	71
62	ТС-627.000-061	630	150	680	77
63	ТС-627.000-062	630	200	680	84
64	ТС-627.000-063	720	100	680	93
65	ТС-627.000-064	720	150	680	102
66	ТС-627.000-065	720	200	680	111
67	ТС-627.000-066	820	100	680	100
68	ТС-627.000-067	820	150	680	110
69	ТС-627.000-068	820	200	680	117
70	ТС-627.000-069	920	100	680	131
71	ТС-627.000-070	920	150	680	142
72	ТС-627.000-071	920	200	680	152
73	ТС-627.000-072	1020	100	680	175
74	ТС-627.000-073	1020	150	680	188
75	ТС-627.000-074	1020	200	680	203
76	ТС-627.000-075	1220	100	680	192
77	ТС-627.000-076	1220	150	680	206
78	ТС-627.000-077	1220	200	680	220
79	ТС-627.000-078	1420	100	680	211
80	ТС-627.000-079	1420	150	680	226
81	ТС-627.000-080	1420	200	680	243
