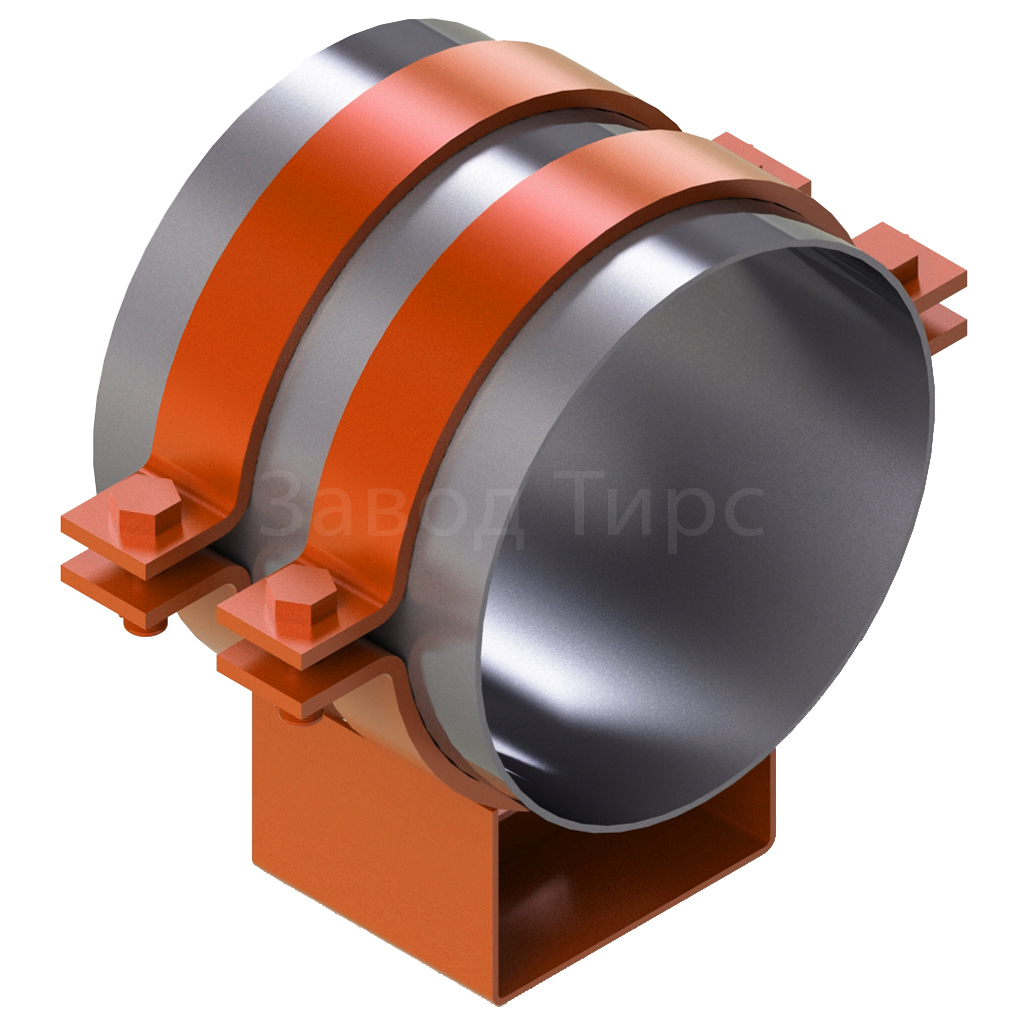

Корпусные хомутовые опоры исполнений А11; А21; АС11; АС21 представляют собой корпус с одним ребром жесткости и одним хомутом, исполнений А12; А22; АС12; АС22; А13; А23; АС13; АС23 представляют собой корпус с двумя ребрами жесткости и двумя хомутами. Все корпусные хомутовые опоры могут использоваться как подвижные и как неподвижные опоры.
Ниже приведены основные технические характеристики корпусных хомутовых опор:
| Наименование |
Д тр., мм |
Длина, мм |
Высота, мм |
Вес, кг |
| 57-КХ-А11 (АС11) |
57 |
170 |
100 |
2,1 |
| 57-КХ-А21 (АС21) |
57 |
170 |
150 |
2,5 |
| 76-КХ-А11 (АС11) |
76 |
170 |
100 |
2,2 |
| 76-КХ-А21 (АС21) |
76 |
170 |
150 |
2,7 |
| 89-КХ-А11 (АС11) |
89 |
170 |
100 |
2,2 |
| 89-КХ-А21 (АС21) |
89 |
170 |
150 |
2,8 |
| 108-КХ-А11 (АС11) |
108 |
170 |
100 |
5,4 |
| 108-КХ-А21 (АС21) |
108 |
170 |
150 |
6 |
| 133-КХ-А11 (АС11) |
133 |
170 |
100 |
6,3 |
| 133-КХ-А21 (АС21) |
133 |
170 |
150 |
6,8 |
| 159-КХ-А11 (АС11) |
159 |
170 |
100 |
6,9 |
| 159-КХ-А21 (АС21) |
159 |
170 |
150 |
7,4 |
| 219-КХ-А11 (АС11) |
219 |
170 |
100 |
13,4 |
| 219-КХ-А21 (АС21) |
219 |
170 |
150 |
14,1 |
| 273-КХ-А11 (АС11) |
273 |
170 |
100 |
15,1 |
| 273-КХ-А21 (АС21) |
273 |
170 |
150 |
15,7 |
| 325-КХ-А11 (АС11) |
325 |
170 |
100 |
17,4 |
| 325-КХ-А21 (АС21) |
325 |
170 |
150 |
18,3 |
| 377-КХ-А11 (АС11) |
377 |
170 |
100 |
19,1 |
| 377-КХ-А21 (АС21) |
377 |
170 |
150 |
20 |
| 426-КХ-А11 (АС11) |
426 |
170 |
100 |
22,1 |
| 426-КХ-А21 (АС21) |
426 |
170 |
150 |
23,6 |
| 530-КХ-А11 (АС11) |
530 |
170 |
100 |
36,6 |
| 530-КХ-А21 (АС21) |
530 |
170 |
150 |
38,2 |
| 630-КХ-А11 (АС11) |
630 |
170 |
100 |
41 |
| 630-КХ-А21 (АС21) |
630 |
170 |
150 |
42,7 |
| 57-КХ-А12 (АС12) |
57 |
340 |
100 |
4,2 |
| 57-КХ-А22 (АС22) |
57 |
340 |
150 |
5,2 |
| 76-КХ-А12 (АС12) |
76 |
340 |
100 |
4,3 |
| 76-КХ-А22 (АС22) |
76 |
340 |
150 |
5,3 |
| 89-КХ-А12 (АС12) |
89 |
340 |
100 |
4,6 |
| 89-КХ-А22 (АС22) |
89 |
340 |
150 |
5,5 |
| 108-КХ-А12 (АС12) |
108 |
340 |
100 |
6,9 |
| 108-КХ-А22 (АС22) |
108 |
340 |
150 |
8,1 |
| 133-КХ-А12 (АС12) |
133 |
340 |
100 |
7,8 |
| 133-КХ-А22 (АС22) |
133 |
340 |
150 |
8,9 |
| 159-КХ-А12 (АС12) |
159 |
340 |
100 |
8,4 |
| 159-КХ-А22 (АС22) |
159 |
340 |
150 |
9,5 |
| 219-КХ-А12 (АС12) |
219 |
340 |
100 |
16,8 |
| 219-КХ-А22 (АС22) |
219 |
340 |
150 |
18 |
| 273-КХ-А12 (АС12) |
273 |
340 |
100 |
19,6 |
| 273-КХ-А22 (АС22) |
273 |
340 |
150 |
21,5 |
| 325-КХ-А12 (АС12) |
325 |
340 |
100 |
21 |
| 325-КХ-А22 (АС22) |
325 |
340 |
150 |
22,8 |
| 377-КХ-А12 (АС12) |
377 |
340 |
100 |
22,6 |
| 377-КХ-А22 (АС22) |
377 |
340 |
150 |
24,5 |
| 426-КХ-А12 (АС12) |
426 |
340 |
100 |
27,3 |
| 426-КХ-А22 (АС22) |
426 |
340 |
150 |
30 |
| 530-КХ-А12 (АС12) |
530 |
340 |
100 |
43,9 |
| 530-КХ-А22 (АС22) |
530 |
340 |
150 |
47,3 |
| 630-КХ-А12 (АС12) |
630 |
340 |
100 |
48,1 |
| 630-КХ-А22 (АС22) |
630 |
340 |
150 |
51,4 |
| 219-КХ-А13 (АС13) |
219 |
680 |
100 |
21,7 |
| 219-КХ-А23 (АС23) |
219 |
680 |
150 |
24 |
| 273-КХ-А13 (АС13) |
273 |
680 |
100 |
25,8 |
| 273-КХ-А23 (АС23) |
273 |
680 |
150 |
29,1 |
| 325-КХ-А13 (АС13) |
325 |
680 |
100 |
26,9 |
| 325-КХ-А23 (АС23) |
325 |
680 |
150 |
30,3 |
| 377-КХ-А13 (АС13) |
377 |
680 |
100 |
28,4 |
| 377-КХ-А23 (АС23) |
377 |
680 |
150 |
31,6 |
| 426-КХ-А13 (АС13) |
426 |
680 |
100 |
35,8 |
| 426-КХ-А23 (АС23) |
426 |
680 |
150 |
40,7 |
| 530-КХ-А13 (АС13) |
530 |
680 |
100 |
55,3 |
| 530-КХ-А23 (АС23) |
530 |
680 |
150 |
61,1 |
| 630-КХ-А13 (АС13) |
630 |
680 |
100 |
59,2 |
| 630-КХ-А23 (АС23) |
630 |
680 |
150 |
65 |
