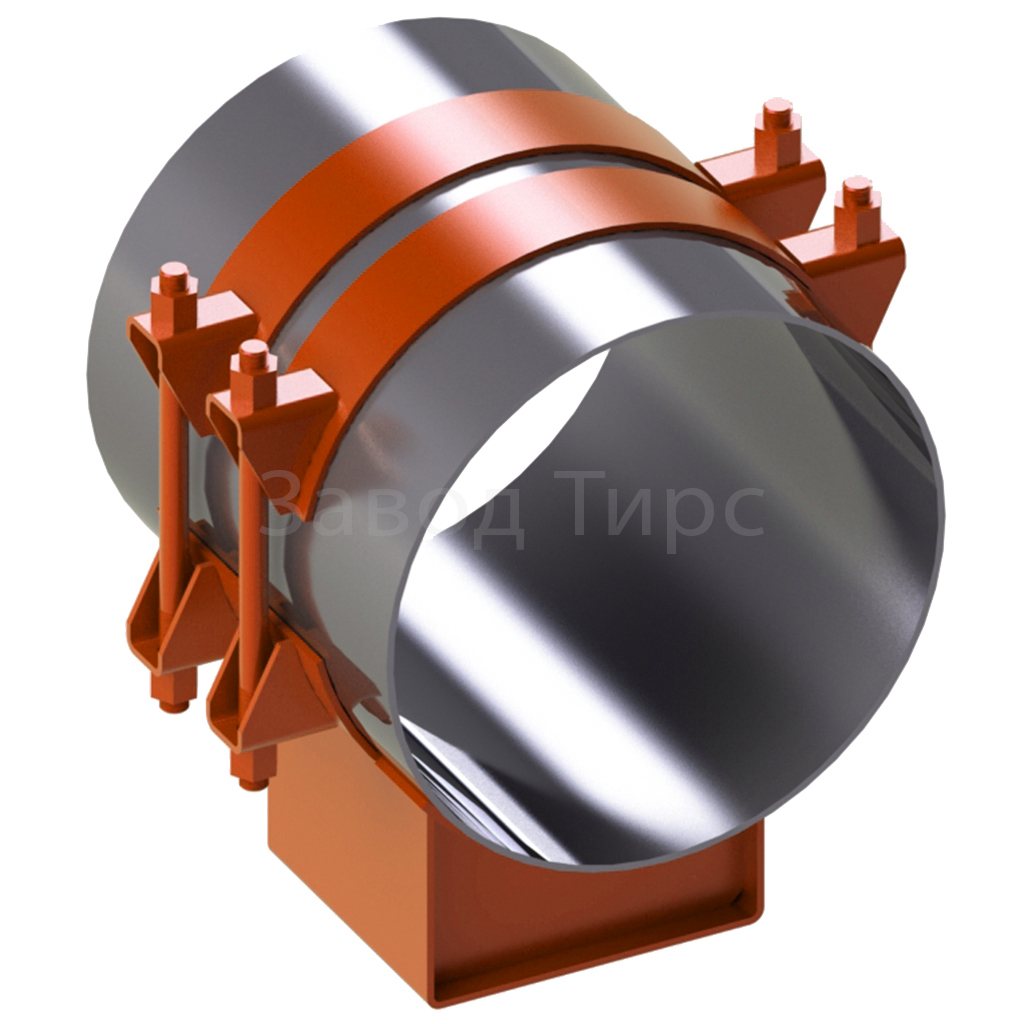

Опоры неподвижные бугельные с корпусом Dн 377-1420 мм ТС-671.00.00

Опоры неподвижная хомутовые ТС-671 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=377-1420 мм. Опоры неподвижные хомутовые для трубопроводов ТС-671 состоят из корпуса, подушки из листовой стали и 2-х комбинированных хомутов из круга и листа. Опоры ТС-671 используются только как неподвижные.


Описание

Ниже приведены основные технические характеристики неподвижных опор ТС-671 для теплосетевых трубопроводов:

Наименование Д тр., мм Высота, мм Длина, мм Вес, кг
ТС-671.00.00 377 100 340 34
ТС-671.00.00-001 377 150 340 37,4
ТС-671.00.00-002 377 200 340 40,8
ТС-671.00.00-003 426 100 340 45,4
ТС-671.00.00-004 426 150 340 49
ТС-671.00.00-005 426 200 340 52,4
ТС-671.00.00-006 530 100 340 63
ТС-671.00.00-007 530 150 340 68,4
ТС-671.00.00-008 530 200 340 73,9
ТС-671.00.00-009 630 100 340 69,6
ТС-671.00.00-010 630 150 340 75,3
ТС-671.00.00-011 630 200 340 80,8
ТС-671.00.00-012 720 100 680 144,8
ТС-671.00.00-013 720 150 680 159,4
ТС-671.00.00-014 720 200 680 173,7
ТС-671.00.00-015 820 100 680 164,5
ТС-671.00.00-016 820 150 680 178,8
ТС-671.00.00-017 820 200 680 192,5
ТС-671.00.00-018 920 100 680 199,5
ТС-671.00.00-019 920 150 680 213,3
ТС-671.00.00-020 920 200 680 227,1
ТС-671.00.00-021 1020 100 680 241,1
ТС-671.00.00-022 1020 150 680 258,2
ТС-671.00.00-023 1020 200 680 274,5
ТС-671.00.00-024 1220 100 680 298,1
ТС-671.00.00-025 1220 150 680 316,4
ТС-671.00.00-026 1220 200 680 334,7
ТС-671.00.00-027 1420 100 680 329,2
ТС-671.00.00-028 1420 150 680 348
ТС-671.00.00-029 1420 200 680 372,3
