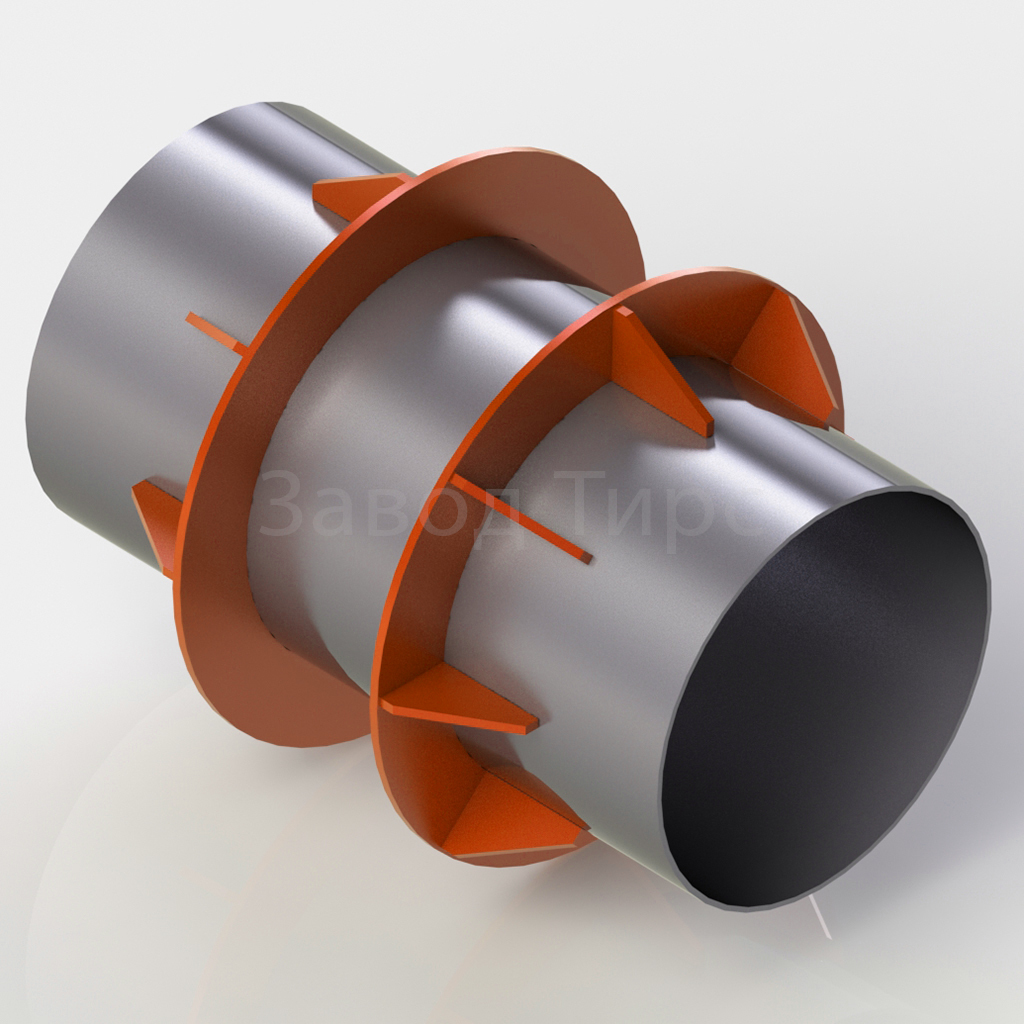

Опоры неподвижные щитовые Dн 108-1420 мм ТС-666.00.00

Опоры неподвижные щитовые ТС-666 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=108-630 мм. Опоры неподвижные щитовые для трубопроводов ТС-666 состоят из сварного щита в виде кольца. Опоры ТС-666 используются только как неподвижные.

Описание

Ниже приведены основные технические характеристики неподвижных опор ТС-666 для теплосетевых трубопроводов:

Наименование	Д тр., мм	Высота упора, мм	Внешний диаметр щита, мм	Вес, кг
ТС-666.00.00	108	110	225	8,4
ТС-666.00.00-001	133	110	245	8,8
ТС-666.00.00-002	159	110	282	10,4
ТС-666.00.00-003	219	110	365	16,4
ТС-666.00.00-004	273	110	420	18,4
ТС-666.00.00-005	325	110	480	23,8
ТС-666.00.00-006	377	110	540	27,8
ТС-666.00.00-007	426	132	610	45,6
ТС-666.00.00-008	530	152	670	33,3
ТС-666.00.00-009	530	162	740	50,4
ТС-666.00.00-010	630	152	780	37,4
ТС-666.00.00-011	630	152	870	70,8
