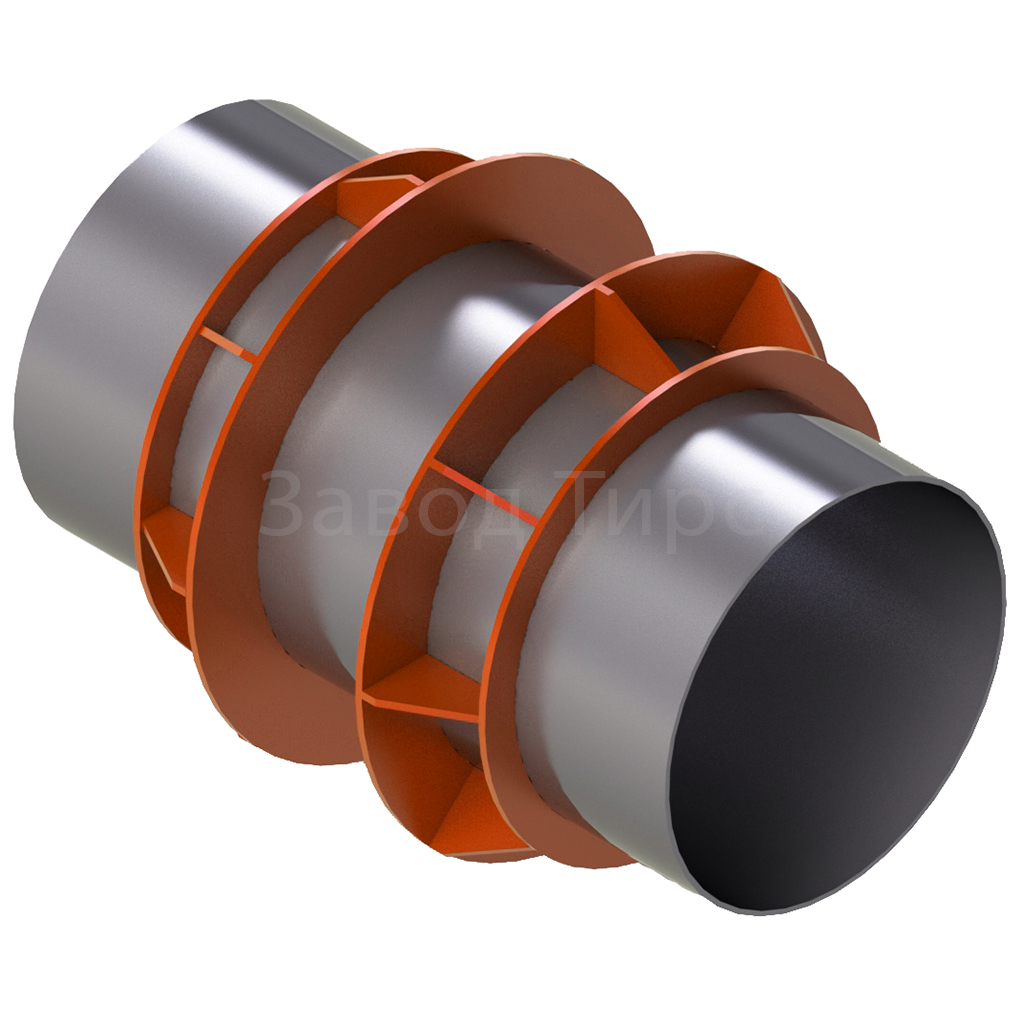

Опоры неподвижные щитовые усиленные Dн 426-1420 мм ТС-667.00.00

Опоры неподвижная щитовая усиленная ТС-667 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=426-1420 мм. Опоры неподвижные щитовые усиленные для трубопроводов ТС-667 состоят из сварного щита в виде кольца. Опоры ТС-667 используются только как неподвижные.

Ниже приведены основные технические характеристики неподвижных опор ТС-667 для теплосетевых трубопроводов:

Описание

№ п/п	Наименование	Д тр., мм	Высота упора, мм	Внешний диаметр щита, мм	Вес, кг
1	ТС-667.00.00	426	144	610	48,8
2	ТС-667.00.00-001	530	174	740	69,2
3	ТС-667.00.00-002	630	174	870	97,4
4	ТС-667.00.00-003	720	174	975	114,3
5	ТС-667.00.00-004	820	238	1110	142,8
6	ТС-667.00.00-005	920	242	1220	212,4
7	ТС-667.00.00-006	1020	282	1330	262,2
8	ТС-667.00.00-007	1220	302	1570	334,6
9	ТС-667.00.00-008	1420	306	1640	282
10	ТС-667.00.00-009	1420	315	1820	430
