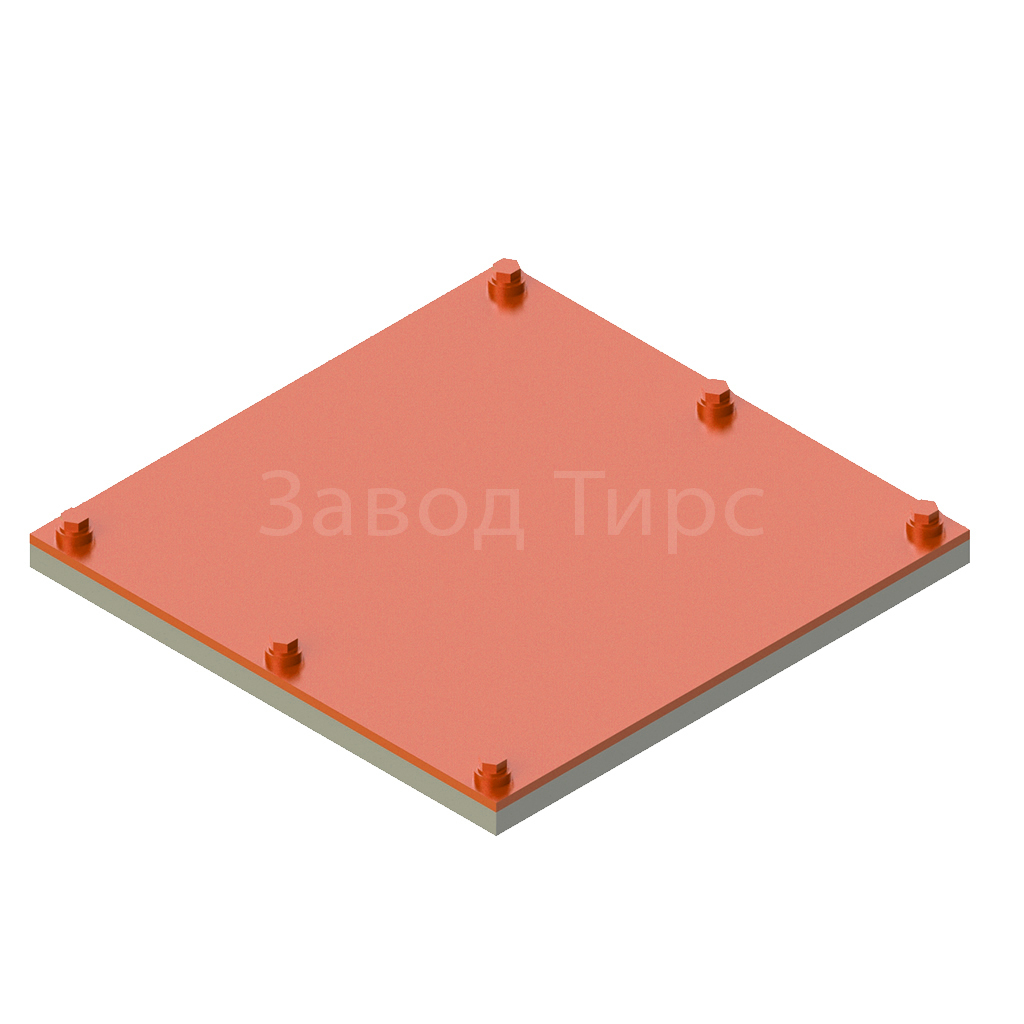

Плита опорная диэлектрическая ТС-632.00.000

Плиты опорные диэлектрические ТС-632 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=32-1420 мм. Плиты опорные диэлектрические для трубопроводов ТС-632 представляют корпус из листовой стали с отверстиями для крепления опор. Опоры ТС-632 используются только как подвижные.

Описание

Ниже приведены основные технические характеристики скользящих опор ТС-632 для теплосетевых трубопроводов:

Наименование	Д тр., мм	Высота, мм	Длина, мм	Ширина, мм	Вес, кг
ТС-632.00.000	32-45	8	160	50	0,44
ТС-632.00.000-001	32-45	8	330	50	0,88
ТС-632.00.000-002	57-76	8	160	70	0,51
ТС-632.00.000-003	57-76	8	330	70	1,21
ТС-632.00.000-004	89-108	8	160	90	0,77
ТС-632.00.000-005	89-108	8	330	90	1,55
ТС-632.00.000-006	133-159	8	160	120	1,01
ТС-632.00.000-007	133-159	8	330	170	2,06
ТС-632.00.000-008	194	10	170	170	1,99
ТС-632.00.000-009	194	10	340	170	3,92
ТС-632.00.000-010	194	10	680	170	7,78
ТС-632.00.000-011	219	10	170	170	1,99
ТС-632.00.000-012	219	10	340	170	3,92
ТС-632.00.000-013	219	10	680	170	7,78
ТС-632.00.000-014	273	10	170	170	1,99
ТС-632.00.000-015	273	10	340	170	3,92
ТС-632.00.000-016	273	10	680	170	7,78
ТС-632.00.000-017	325	10	170	270	3,19
ТС-632.00.000-018	325	10	340	270	6,23
ТС-632.00.000-019	325	10	680	270	12,37
ТС-632.00.000-020	377	10	170	270	3,19
ТС-632.00.000-021	377	10	340	270	6,23
ТС-632.00.000-022	377	10	680	270	12,37
ТС-632.00.000-023	426	10	170	270	3,19
ТС-632.00.000-024	426	10	340	270	6,23
ТС-632.00.000-025	426	10	680	270	12,37
ТС-632.00.000-026	480	10	170	360	4,21
ТС-632.00.000-027	480	10	340	360	8,29
ТС-632.00.000-028	480	10	680	360	16,46
ТС-632.00.000-029	530	10	170	360	4,21
ТС-632.00.000-030	530	10	340	360	8,29
ТС-632.00.000-031	530	10	680	360	16,46
ТС-632.00.000-032	630	10	170	360	4,21
ТС-632.00.000-033	630	10	340	360	8,29
ТС-632.00.000-034	630	10	680	360	16,46
ТС-632.00.000-035	720	12	340	480	14,28
ТС-632.00.000-036	720	12	680	480	27,74
ТС-632.00.000-037	820	12	340	480	14,28
ТС-632.00.000-038	820	12	680	480	27,74
ТС-632.00.000-039	920	12	340	480	14,28
ТС-632.00.000-040	920	12	680	480	27,74
ТС-632.00.000-041	1020	12	340	670	19,61
ТС-632.00.000-042	1020	12	680	670	38,31
ТС-632.00.000-043	1220	12	340	670	19,62
ТС-632.00.000-044	1220	12	680	670	38,41
ТС-632.00.000-045	1420	12	340	670	19,52
ТС-632.00.000-046	1420	12	680	670	38,41
ТС-632.00.000-047	1420	12	340	670	19,62
ТС-632.00.000-048	1420	12	680	670	38,41
