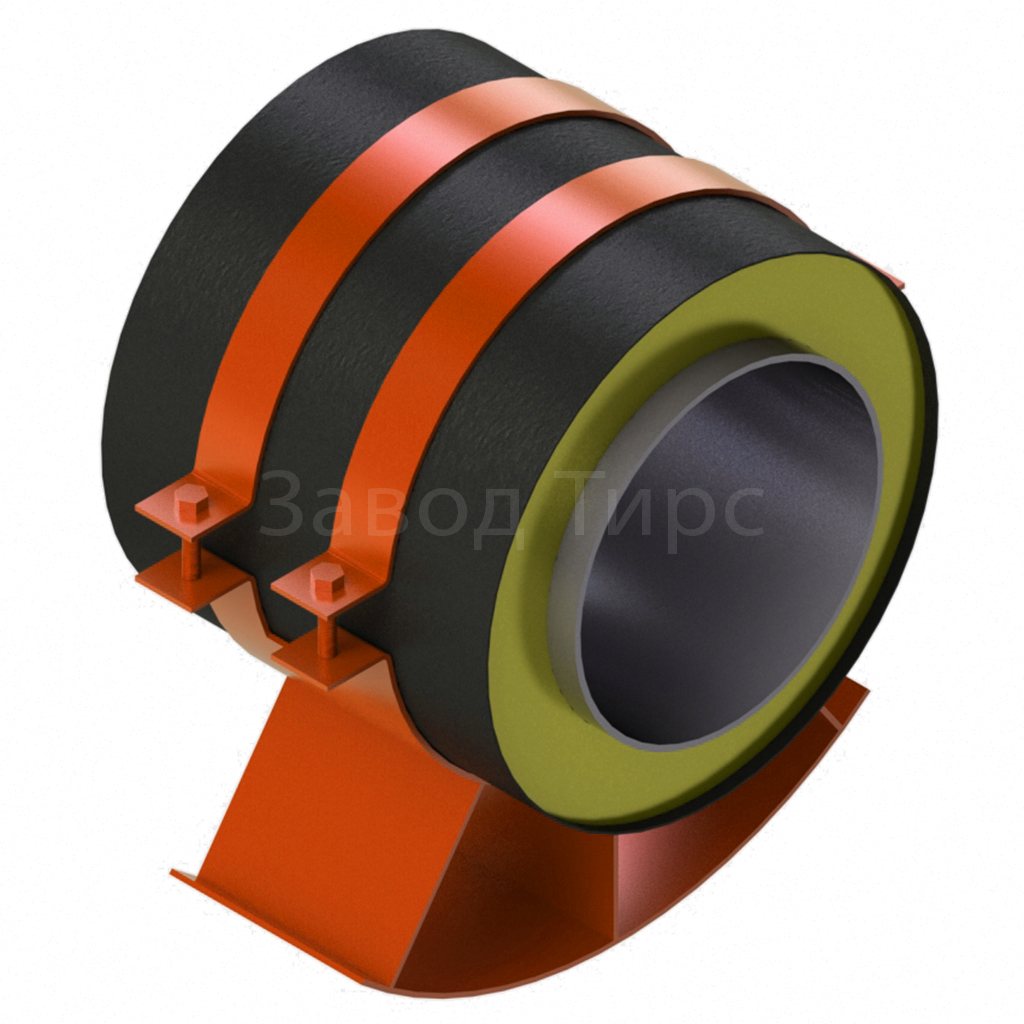

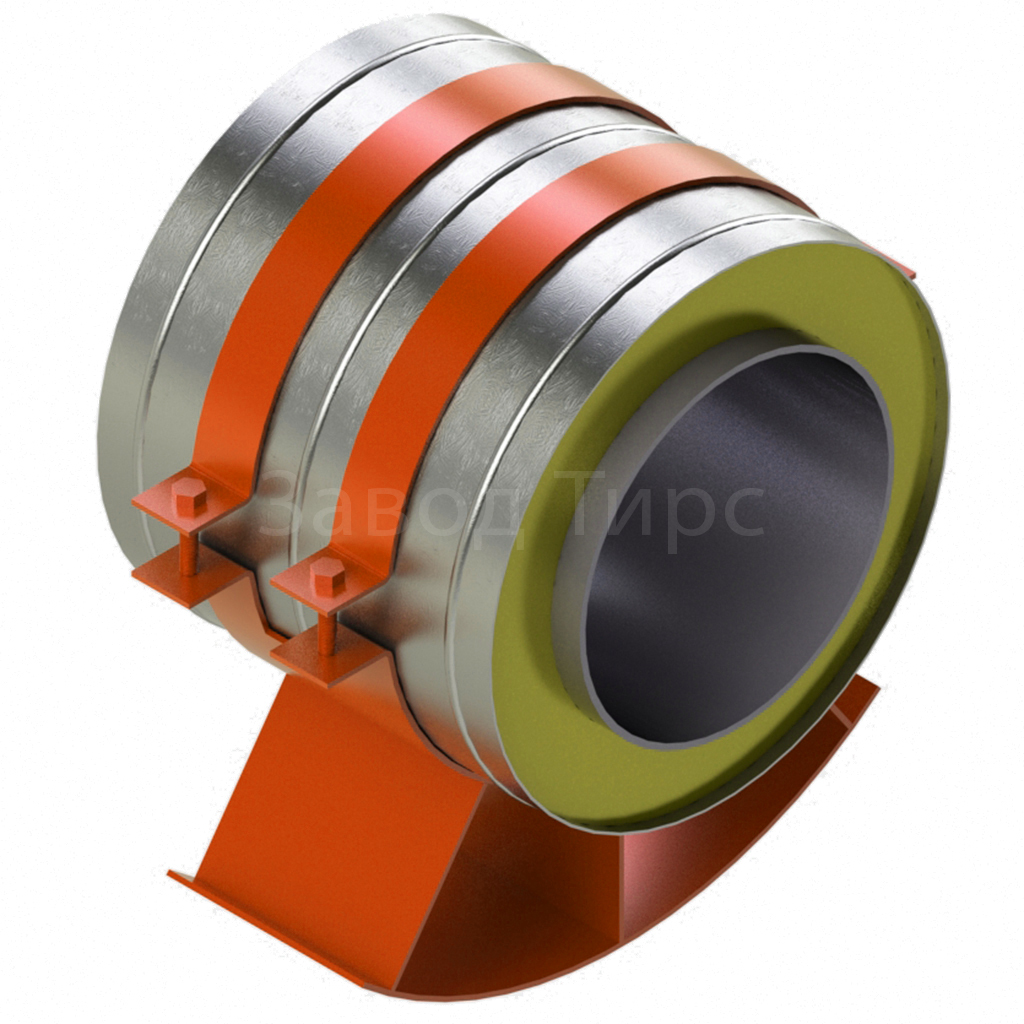

Скользящие опоры для трубопроводов по типовым решениям для труб в ППУ изоляции прокладываемых в футляре (313.ТС-008.12)

Данные виды опор в изоляции из пенополиуретана используются для монтажа теплопровода с установкой в футляре (пропускная способность =от 50 до 600 мм).

Составляющие части: корпус (2 полухомута – сталь листовая, 2 полухомута – ребра жесткости).

Опоры прокладываются на определенных расстояниях и могут быть использованы только как скользящие.

Описание

В таблице представлено главное техническое описание:

Наименование	Д тр. / Д из. мм	Д футляра, мм	Масса, кг
313.ТС-08.012 50/125	50/125	300	3,6
313.ТС-08.012 50/140	50/140	350	4,1
313.ТС-08.012 70/140	70/140	350	4,1
313.ТС-08.012 70/160	70/160	350	4,1
313.ТС-08.012 80/160	80/160	350	4,1
313.ТС-08.012 80/180	80/180	400	4,7
313.ТС-08.012 100/180	100/180	400	4,7
313.ТС-08.012 100/200	100/200	400	4,7
313.ТС-08.012 125/225	125/225	450	5
313.ТС-08.012 150/250	150/250	450	5,2
313.ТС-08.012 200/315	200/315	500	7,6
313.ТС-08.012 250/400	250/400	600	9,4
313.ТС-08.012 300/450	300/450	700	22
313.ТС-08.012 400/560	400/450	800	25,5
313.ТС-08.012 500/710	500/760	900	29,9
313.ТС-08.012 600/800	600/800	1000	32,6
