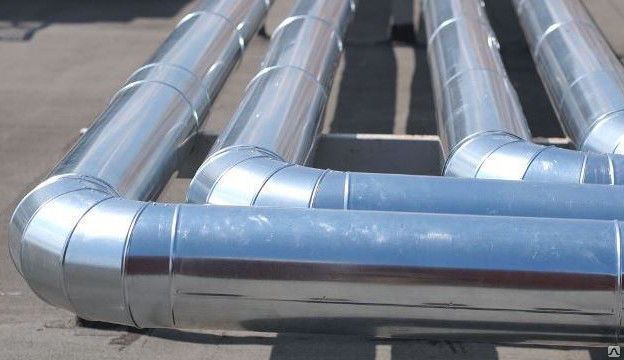

При наземной прокладке, в качестве внешней обшивки труб в пенополиуретановой изоляции , используется листовая оцинкованная сталь, выполняющая роль антивандального покрытия.

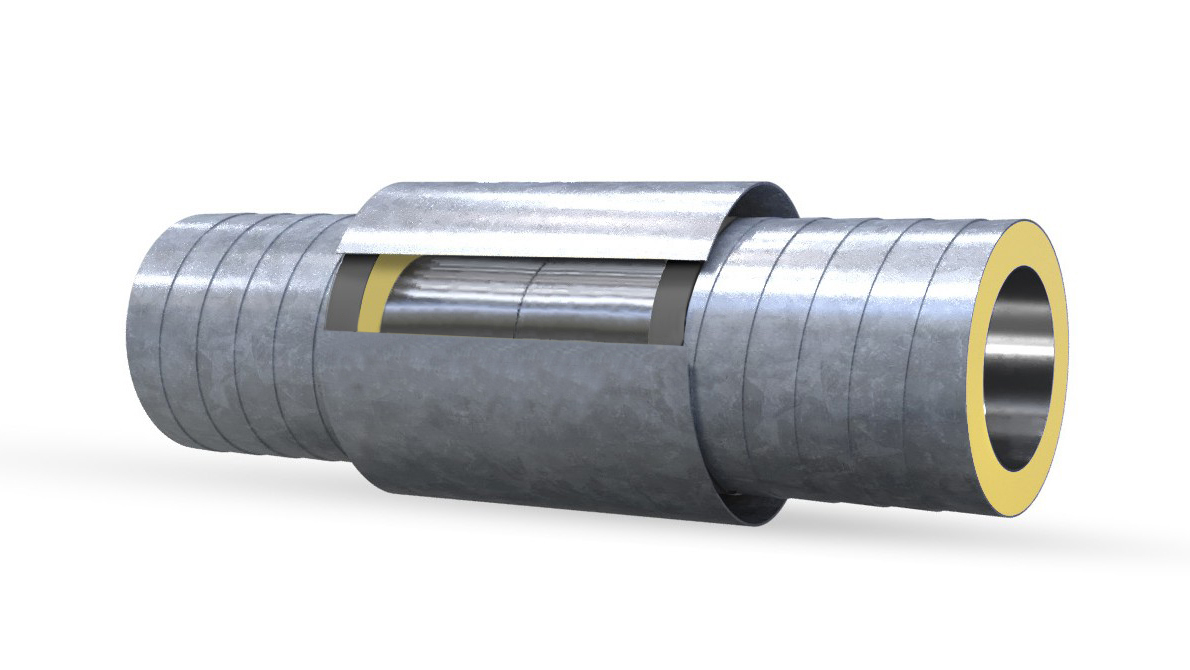

Оцинкованные муфты Завода Тирс применяются в составе комплекта для изоляции стыка (КЗС) труб в ППУ ОЦ.

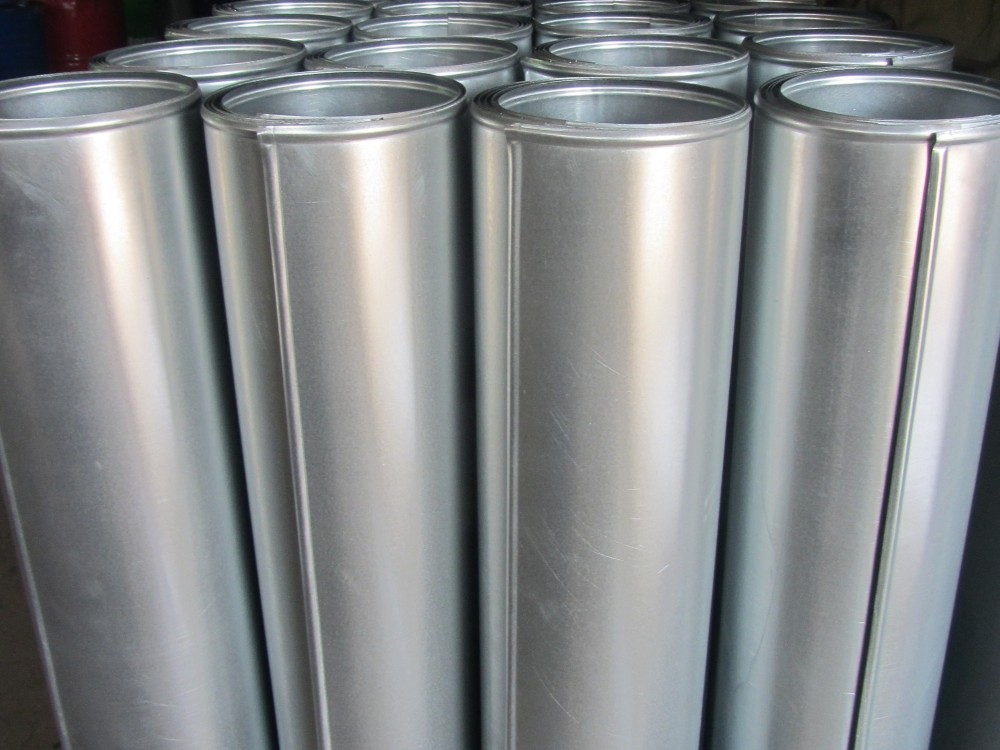

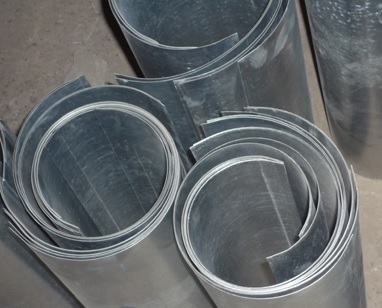

Муфты (кожухи), используемые для изоляции стыков (КЗС ОЦ), производятся из оцинкованной стали 0,55 и 0,7мм толщиной. Стандартно длина муфт 500 и 700мм.
Документ основание: ГОСТ 30732-2006, Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой.
Состав комплекта заделки сварного стыка (КЗС ОЦ) на трубопроводе, в оцинкованной оболочке (ОЦ):
№ |
Диаметр стальной трубы мм. |
Диаметр внешней оболочки мм. |
Используемая муфта (диаметр, длина) |
1 |
32,38,45 |
100 |
100 Х 500 |
125 |
125 Х 500 |
||
140 |
140 Х 500 |
||
2 |
57 |
140 |
140 Х 500 |
3 |
76 |
160 |
160 Х 500 |
4 |
89 |
180 |
180 Х 500 |
5 |
108 |
200 |
200 Х 500 |
6 |
114 |
200 |
200 Х 500 |
7 |
133 |
225 |
225 Х 500 |
8 |
159 |
250 |
250 Х 500 |
9 |
219 |
315 |
315 Х 500 |
10 |
273 |
400 |
400 Х 700 |
11 |
325 |
450 |
450 Х 700 |
12 |
377 |
500 |
500Х 700 |
13 |
426 |
560 |
560 Х 700 |
14 |
530 |
675 |
675 Х 700 |
710 |
710 Х 700 |
||
15 |
630 |
775 |
775 Х 700 |
800 |
800 Х 700 |
||
16 |
720 |
875 |
875 Х 700 |
900 |
900 Х 700 |
||
17 |
720 |
875 |
875 Х 700 |
900 |
900 Х 700 |
||
18 |
820 |
975 |
975 Х 700 |
1000 |
1000 Х 700 |
||
19 |
920 |
1075 |
1075 Х 700 |
1100 |
1100 Х 700 |
||
20 |
1020 |
1175 |
1175 Х 700 |
1200 |
1200 Х 700 |
