Термоусаживаемые муфты Завода Тирс

Документ основание: ГОСТ 30732-2006, Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой.

Термоусаживаемые муфты ТИРС используются для заделки стыков труб в пенополиуретановой изоляции (ППУ) тепловых сетей при подземной прокладке.
Муфты производятся из того же материала, что и оболочка теплотрассы - полиэтилена марки 100 (ПНД 100).
На данный момент является наиболее эффективным способом герметизации стыка труб.
Рассчитанный срок службы не менее 30 лет. После усадки является единым целым с оболочкой трубы.

Стандартно, наш завод производит термоусаживаемые муфты длинной 500 и 700 мм.
Для труб с диаметром внешней оболочки от 110 до 315 мм используются муфты длинной 500 мм, для труб с диаметром внешней оболочки от 355 до 1600 мм мы используются муфты длинной 700мм.

При необходимости наше предприятие может изготовить муфты большей длины.

Состав комплекта заделки сварного стыка (КЗС) на трубопроводе, в полиэтиленовой оболочке (ПЭ):

Муфта термоусаживаемая - 1 штука;
Комплект компонентов ППУ (А, Б) - 1 штука;
Пробка коническая ПЭ (25мм) - 2 штуки;
Пробка для стравливания воздуха - 2 штуки;

Гильза медная луженая - 2 штуки, при диаметре оболочки более 315мм 3 штуки;
Держатель проводников системы ОДК - 2 штуки, при диаметре оболочки более 315мм 3 штуки;
Адгезивная лента (термоклей) 40х2,5мм или 80х2,5мм– согласно диаметра внешней оболочки трубы.

Таблица типоразмеров труб в ППУ изоляции с П\Э оболочке.

№	Диаметр стальной трубы мм.	Диаметр П/Э оболочки мм.	Используемая термоусаживаемая муфта (диаметр, длина)
1	32,38,45	110	110 Х 500
2	57	125 тип 1	125 Х 500
3	57	140 тип 2	140 Х 500
4	76	140 тип 1	140 Х 500
5	76	160 тип 2	160 Х 500
6	89	160 тип 1	160 Х 500
7	89	180 тип 2	180 Х 500
8	108	180 тип 1	180 Х 500
9	108	200 тип 2	200 Х 500
10	133	225	225 Х 500
11	159	250 тип 1	250 Х 500
12	159	280 тип 2	280 Х 500
13	219	315 тип 1	315 Х 500
14	219	355 тип 2	355Х 700
15	273	400 тип 1	400 Х 700
16	273	450 тип 2	450 Х 700
17	325	450 тип 1	450 Х 700
18	325	500 тип 2	500 Х 700
19	426	560 тип 1	560 Х 700
20	426	630 тип 2	630 Х 700
21	530	710	710 Х 700
22	630	800	800 Х 700
23	720	900	900 Х 700
24	820	1000	1000 Х 700
25	920	1100	1100 Х 700
26	1020	1200	1200 Х 700
27	1220	1400	1400 Х 700

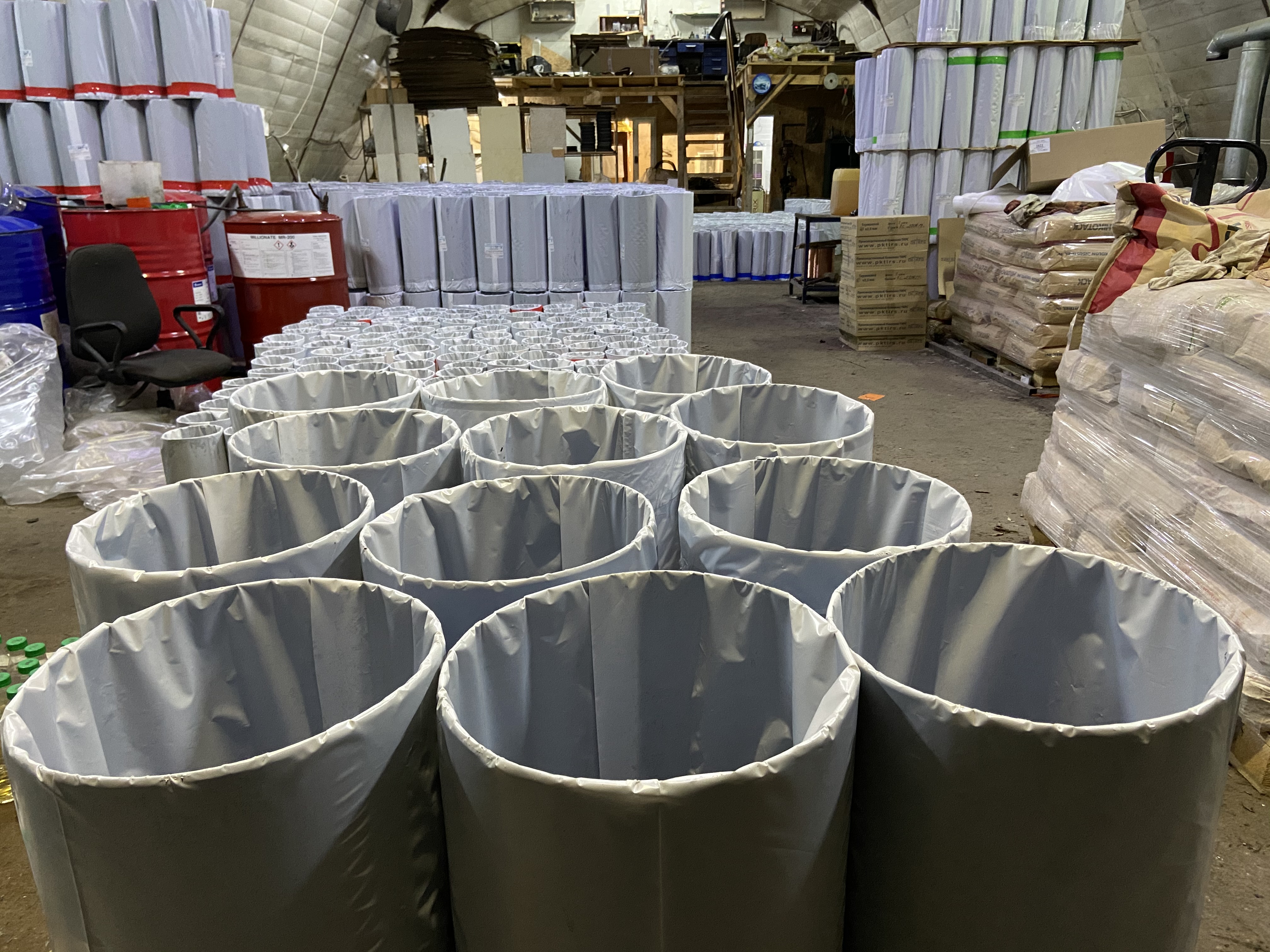

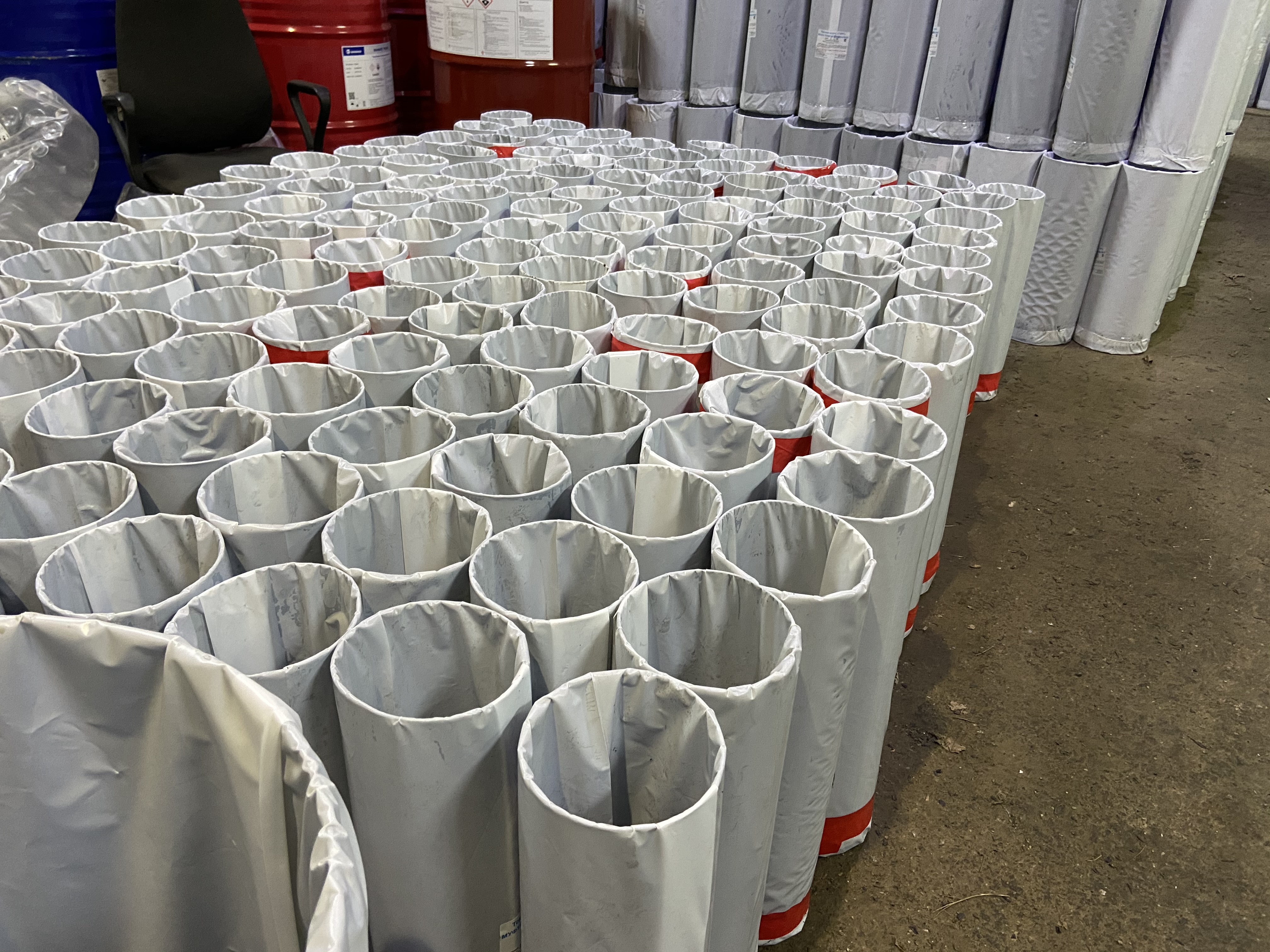

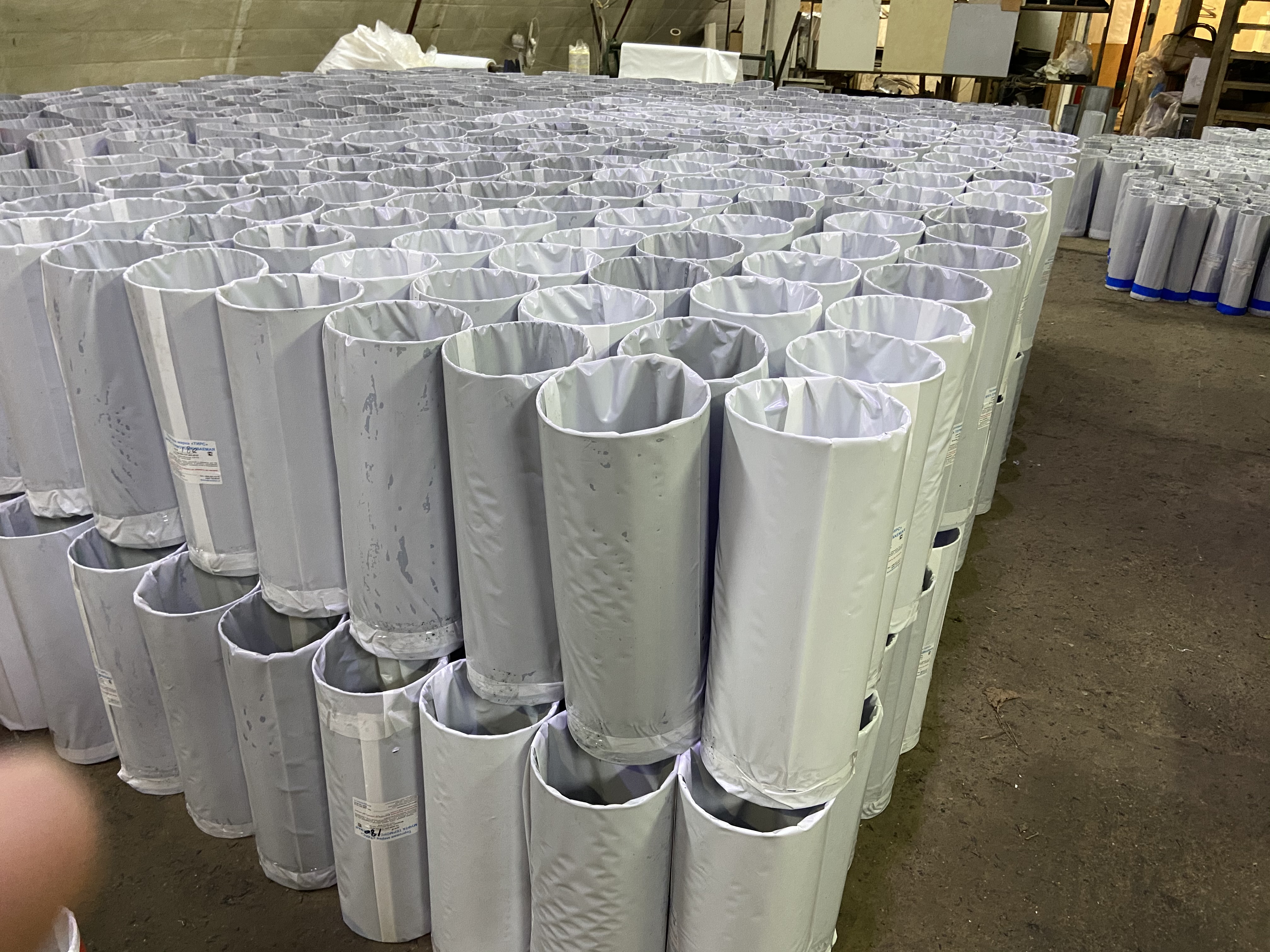

Фото продукции
